從原理上，濾光片可以分為多個類型，下面激埃特光電的小編為大家分別對這些不同類型的濾光片進行介紹。

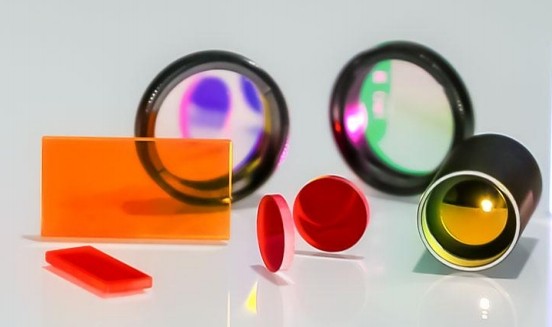

1、 吸收濾光片(Barrier filter)是在樹脂或玻璃材料中混入特殊染料制成，根據對不同波長光吸收的能力不同，就可以起到濾波的作用效果。帶顏色的玻璃濾光片在市場上的普及最廣，其優點是穩定、均勻、具有良好的光束質量，而且制造成本低廉，但是它的存在通帶比較大的缺點，通常很少有低于30nm的。

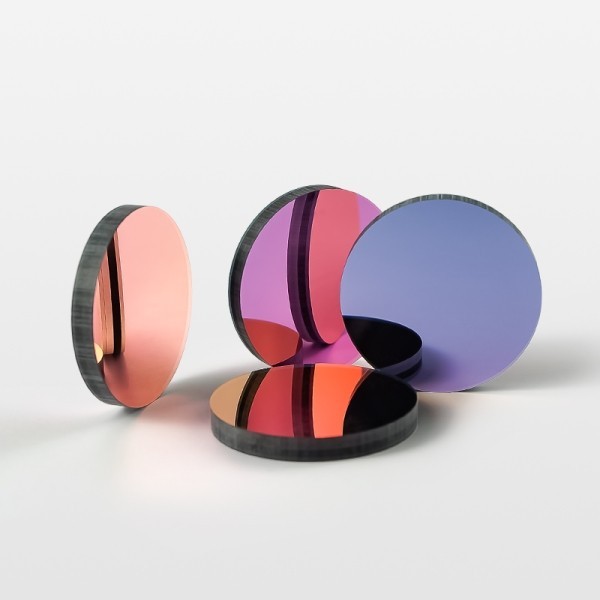

2、干涉濾光片（Bandpass interference filters）它采用了真空鍍膜的方法，在玻璃的表面鍍了一層具有特定厚度的光學薄膜，通常一塊玻璃要由多層薄膜疊加而成，利用干涉原理從而讓特定光譜范圍的光波透過。干涉濾光片的種類繁多，它們應用領域也不同，其中應用比較多的干涉濾光片有帶通濾光片、截止濾光片、二向色濾光片。

(1)帶通濾光片（Bandpass Filters）只可以使某個特定波長或窄波段的光透過，通帶之外的光不能夠透過。帶通濾光片光學指標主要是：中心波長（CWL）、半帶寬（FWHM)。

(2)截止濾光片（Cut-off filter）可以將光譜分為兩個區域，一個區的光不能通過稱此區為截止區，而另一個區的光能夠充分通過稱為通帶區，典型的截止濾光片有長波通濾光片和短波通濾光片。激埃特光電長波通濾光片: 是指特定的波長范圍內，長波方向是透過的，而短波方向是截止的，起到隔離短波的作用。短波通濾光片: 短波通濾光片是指特定的波長范圍內，短波方向是透過的，而長波方向是截止的，起到隔離長波的作用。

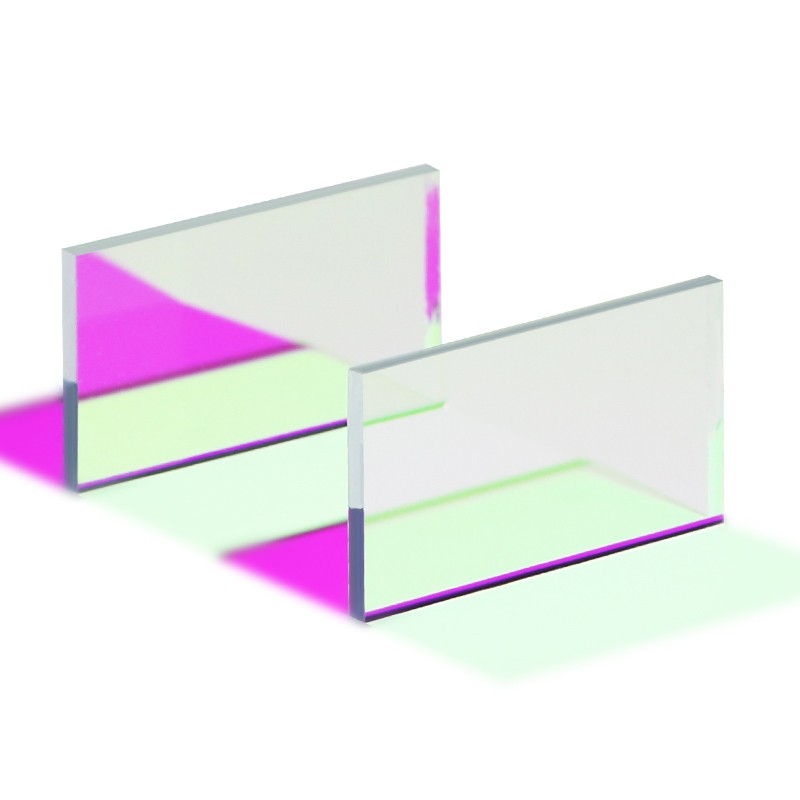

(3)二向色濾光片(Dichroic filter)可以根據需要選擇想要通過光的一小范圍顏色，并且對其他顏色進行反射。還有一些其他類型的濾光片：中性密度濾光片（Neutral Density Filters）也稱為衰減片，它是用來防止強光源使相機的傳感器或光學元件損傷，能夠吸收或反射掉未被透射的光線部分，以均勻地減少某一部分的光譜中的透射率。熒光濾光片(Fluorescence Filters)主要作用是在生物醫學熒光檢驗分析系統中分離和選擇物質的激發光與發射熒光的特征波段光譜，是應用于生物醫學和生命科學儀器的關鍵元件。天文濾光片（Astronomy Filters）在拍攝天文照片過程中，用來減小光污染對照片質量的影響的一種濾光片。

濾光片的關鍵指標

通帶：光能夠通過的所在波長區域范圍就叫做通帶。

帶寬（FWHM）： 帶寬是一個波長范圍，用于表示頻譜通過入射能量穿過濾光片的特定部分，用最大透過率一半處的寬度表示，又稱為半寬，單位為nm。例如：濾光片峰值透過率是80％，那么1/2就是40％，40％所對應的左右波長是700nm和750nm，那半帶寬就是50nm。半寬小于20nm的稱為窄帶濾光片，大于20nm的稱為帶通濾光片或者寬帶通濾光片。

中心波長（CWL）：指帶通或窄帶濾光片的峰值透射波長，或是帶阻濾光片的峰值反射波長，在峰值透過率的1/2波長之間的中點，也就是帶寬的中點處叫做中心波長。

透射率（T）： 是指得對目標波段的通過能力，用百分比來表示，例如：濾光片峰值透射率（Tp）＞80％，是指光通過濾光片衰減后能夠透過的最大值在80％之上，透射率越大，代表透光能力越好。

截止范圍：是用于表示通過濾光片損耗的能量光譜區域的波長間隔，也就是通帶之外的波長范圍。

截止率（Block）：截止范圍內的波長所對應的透過率，又叫截止深度，用來描述濾光片截止程度，透光率想要達到0是不可能的，只能讓濾光片的透過率接近于零，才能夠更好的截止不想要的光譜。

截止率可以用透過率來衡量，也可以用光密度（OD）來表示，它與透過率（T）的換算關系如下：OD=log10（1/T）過渡帶寬度:根據濾光片截止深度不同，指定的濾光片截止深度和透過率峰1/2位置處之間允許的最大光譜寬度。

邊緣陡度: 即[(λT80-λT10)/λT10] *100%高反（HR）: 光通過濾光片大部分被反射。高透（HT）: 透過率高，光通過濾光片能量損耗非常小。

入射角度：入射光與濾光片表面法線之間的夾角稱為入射角度，當光線垂直入射時，其入射角為0°。

有效孔徑：光學器件中能有效利用的物理區域叫做有效孔徑，通常和濾光片的外觀尺寸相似，同心，尺寸略小。

起始波長：起始波長是指在長波通濾光片中透射率增加至峰值的1/2時所對應的波長，在帶通濾光片中有時也可定義為5％或10％的峰值透過率所對應的波長。截止波長：截止波長是用指在短波通濾光片中透射率降低至峰值的1/2時所對應的波長，在帶通濾光片中有時也可定義為5％或10％的峰值透過率所對應的波長。

濾光片的表面規格和尺寸參數

表面質量濾光片的表面質量，主要其表面會(huì )不可避免地有一些劃痕和坑點等缺陷，表面質量最常用的規格是由MIL-PRF-13830B說明的劃痕和坑點規格，坑點名稱是通過以微米計的坑點直徑除以10來計算的，通常劃痕坑點規格在80至50范圍內將稱之為標準質量；在60至40范圍內視為精確質量；而在20至10范圍內將視為高精度質量。

表面平滑度表面平面度是測量表面精度的一種，它用于測量反射鏡、窗口片、棱鏡或平光鏡等平面的偏差，平滑度的偏差通常是按波紋值（λ）來測量的，它們是由多個波長的測試源組成，一個條紋對應1/2的波長，平滑度為1λ，則代表一般的質量級別；平滑度為λ/4，則代表精確的質量級別；平滑度為λ/20，則代表高精度的質量級別。公差（Tolerance）：濾光片的公差，主要是在中心波長與半寬帶上，因此濾光片產品公差范圍的標明。

直徑公差一般情況下，濾光片直徑的公差影響在使用過程中的影響不是很大，但是要將光學器件安裝在固定器上的話，就要考慮直徑公差了。通常情況下，直徑的公差在（±0.1 mm）稱為一般質量，（±0.05 mm）稱為精密質量，（±0.01 mm）稱為高質量。

中心厚度公差中心厚度是表示濾光片中心部分的厚度。通常情況下，中心厚度的公差在（±0.2mm）稱為一般質量，（±0.05mm）稱為精密質量，（±0.01mm）稱為高質量。
