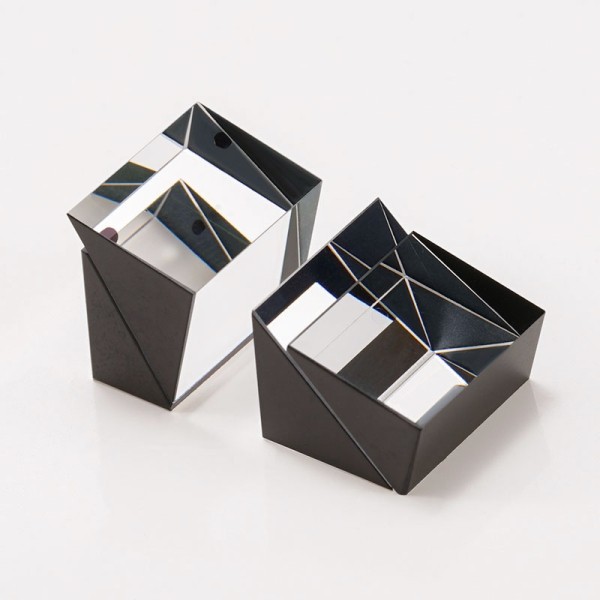

TIR棱鏡，又稱全反射棱鏡，通常由光學玻璃、水晶或其他透明材料制成，它由兩塊三角棱鏡組合而成，一般是一塊棱鏡的斜邊發生全反射（TIR），用來分離或改變在數字投影系統里的光路徑，如照明光束和成像光束。這種結構使得TIR棱鏡能夠有效地控制光線的傳播方向，實現光線的偏轉或聚焦等功能。

一、工作原理

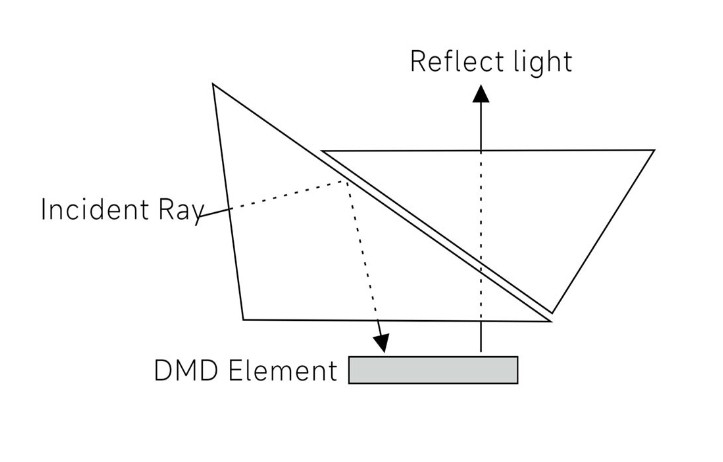

TIR棱鏡（全反射棱鏡）的橫截面通常為等腰直角三角形，當光線垂直地射到棱鏡的一個直角面上時，光線會(huì )沿原來的方向射入棱鏡，并在另一個直角面上發生全反射，從而改變光線的傳播方向，這種全反射過程能夠有效地減少光線的損失，提高光能的使用效率。

二、性能特點

集成效率高：TIR棱鏡能夠有效地集中和傳輸光線，提高光能的利用率。

集光面積?。河捎诶忡R的特殊設計，它可以在較小的面積上實現高效的光學性能。

光能利用率高：由于全內反射的特性，TIR棱鏡能夠減少光能的損失，提高光能的使用效率。

均勻性好：TIR棱鏡能夠提供均勻的光分布，使得光線在傳輸過程中保持穩定的亮度。

光損少：由于減少了光的折射和散射，TIR棱鏡能夠降低光損，保證光線的傳輸質量。

三、應用領域

光學顯示領域

激光電視：TIR棱鏡能提升激光電視的色彩純度以及亮度，滿足消費者對大尺寸、高清晰度、護眼效果好的電視需求。隨著激光電視市場的不斷擴大，TIR棱鏡的應用也在持續增長。

潛望式攝像頭：在智能手機等移動設備中，潛望式攝像頭利用TIR棱鏡改變光路，實現長焦拍攝，滿足了用戶對拍照功能的多樣化需求。

醫用內窺鏡：TIR棱鏡的集成效率高、光能利用率高等特點，使得其在醫用內窺鏡等醫療儀器中得到應用，為醫生提供了更清晰、更準確的醫療影像。

光通訊領域

TIR棱鏡在光通訊系統中，用于光信號的傳輸和轉換，其高效的光能利用率和均勻性，保證了光信號在傳輸過程中的穩定性和可靠性。隨著光通訊技術的不斷發展，TIR棱鏡在該領域的應用也將不斷擴大。

測量?jì)x器和光學設備

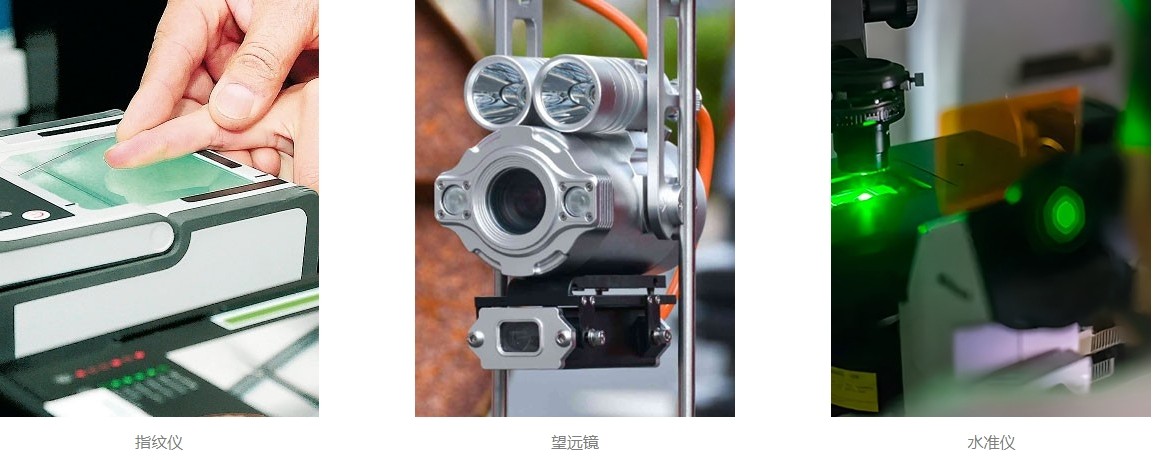

TIR棱鏡在相機、投影機、望遠鏡、顯微鏡、水準儀等光學設備中廣泛應用，用于改變光路、聚焦等，提高了這些設備的性能和精度。

太陽能轉換器

在太陽能轉換系統中，TIR棱鏡能夠高效地集中和傳輸太陽光，提高太陽能的轉換效率，為太陽能的利用提供了有力的支持。

醫療儀器和激光治療設備

TIR棱鏡在醫療儀器和激光治療設備中，用于控制激光光束的方向和強度，實現精確治療，為醫療領域的發展做出了貢獻。

其他領域

TIR棱鏡還在指紋識別、云層觀測等領域有應用。例如，在氣象觀測中，TIR棱鏡可用于觀察云層云的形狀性質和氣流的變化及風速風向等。
