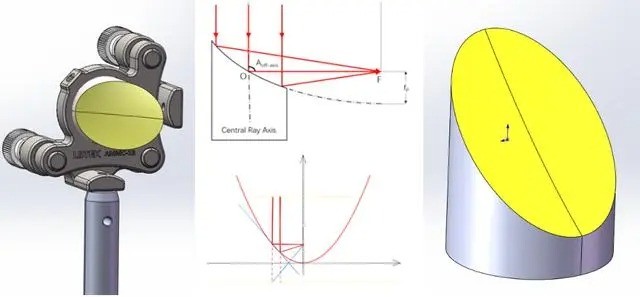

離軸拋物面反射鏡（Off-axis Parabolic Mirrors，簡稱OAP，也可叫OAP反射鏡）是一種表面反射鏡，它的反射表面是從一個母拋物面上截取的一部分，利用離軸拋物面反射鏡可以聚焦平行光束或準直點光源，其設計特點在于焦點與光軸不在同一直線上，由于其離軸設計可以使焦點從光路中分離出來，即焦點被分離到光軸之外。這種設計使得離軸拋物面反射鏡具有獨特的聚焦和準直能力。

與透鏡相比，使用離軸拋物面反射鏡不會(huì )產生球差、色差，且不會(huì )引入相位延遲和吸收損耗，非常適用于飛秒脈沖激光器。

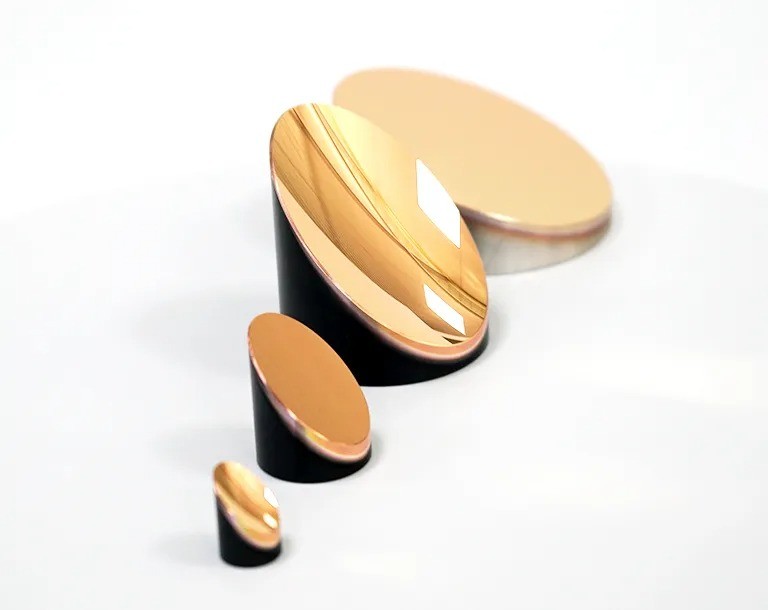

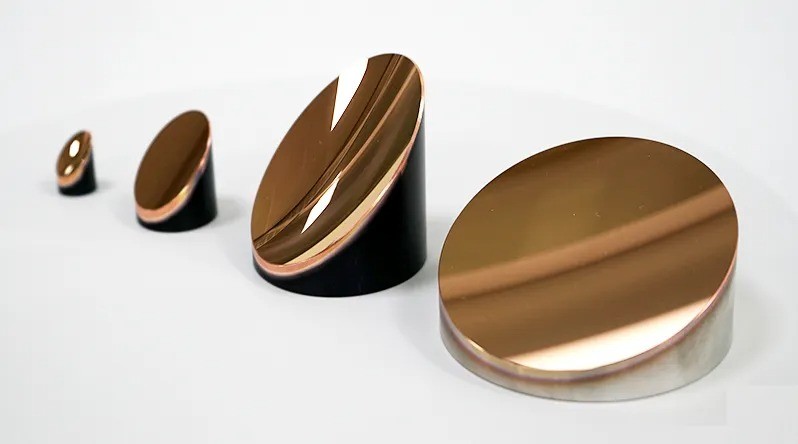

外觀描述

離軸拋物面鏡是偏離軸對稱拋物面對稱中心的一部分拋物面反射鏡，它的基底材料一般為金屬鋁，采用精密金屬刀具進行表面加工，因此離軸反射鏡都是利用反射的原理工作，可以消除透射光學元件的位相延遲和吸收損耗。離軸鏡的表面粗糙度對其性能有著重要影響，通常具有<50?或<100?RMS表面粗糙度。

工作原理

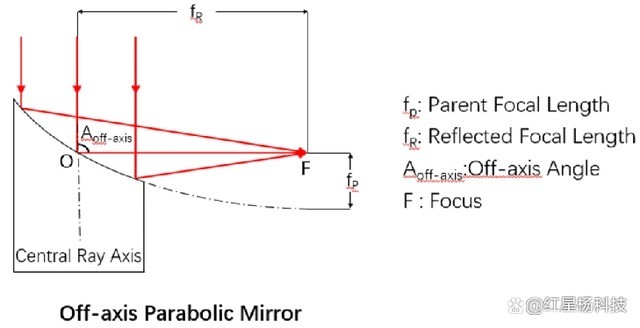

當平行于拋物面中軸的光線入射到離軸拋物面反射鏡上時，光線會(huì )被反射并會(huì )聚于焦點。由于拋物面的特殊形狀，反射后的光線能夠保持平行于原始入射光線的方向性，從而實現無像差的聚焦。

主要特點

焦點分離：離軸設計使得焦點不再位于光軸上，從而避免了傳統拋物面鏡中可能出現的遮擋問題，提高了系統的緊湊性和靈活性。

無色差聚焦：離軸拋物面反射鏡能夠無色差地聚焦準直光束或準直發散光源，這是由于其反射式設計消除了透射光學元件會(huì )引入的相位延遲和吸收損耗。

高精度：離軸拋物面反射鏡的表面精度可以達到很高的水平，如λ/4、λ/8、λ/10或λ/20等，確保了光束的高質量聚焦和準直。

鍍膜選項

離軸拋物面反射鏡的鍍膜選項通常包括鋁膜、金膜、銀膜以及UV增強鋁膜等。不同的鍍膜材料具有不同的反射率和光譜特性，可以根據具體的應用需求進行選擇。例如，銀膜在可見光和近紅外波段具有較高的反射率，而金膜則在更長波長的紅外波段表現更好。以下是一些鍍膜類型的波段參考！

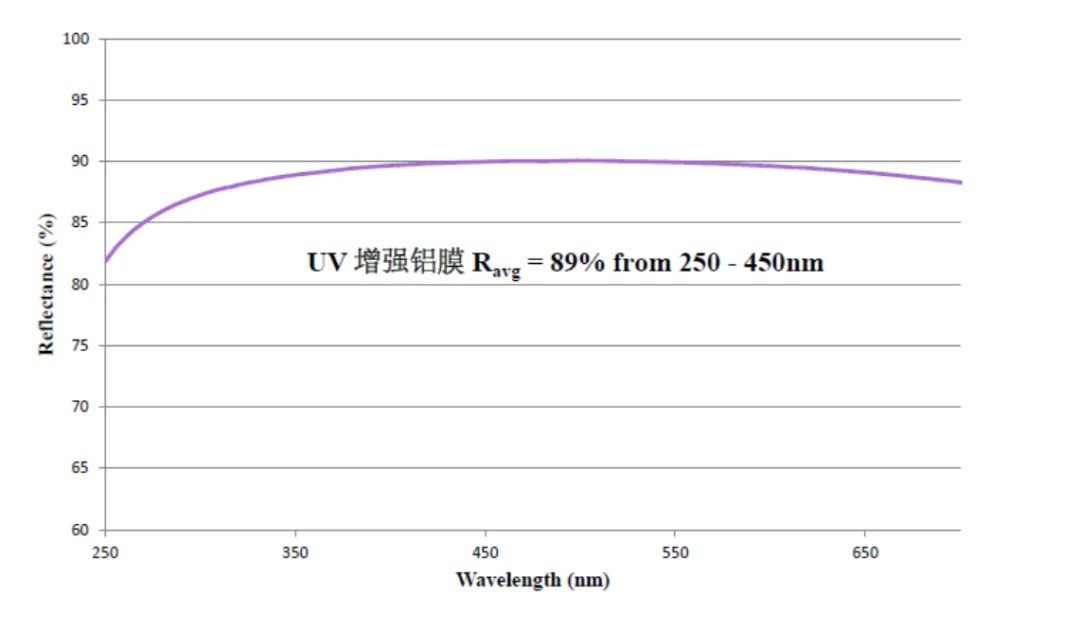

UV增強鋁膜（250~450nm）

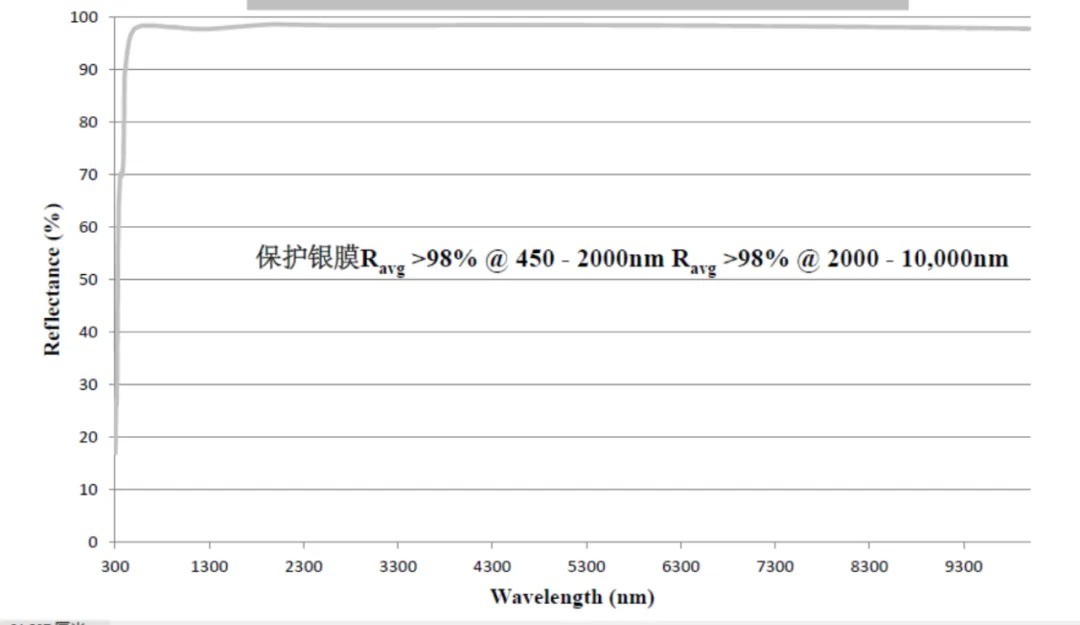

帶保護層的銀膜（450nm~20μm）

帶保護層的鋁膜（450nm~20μm）

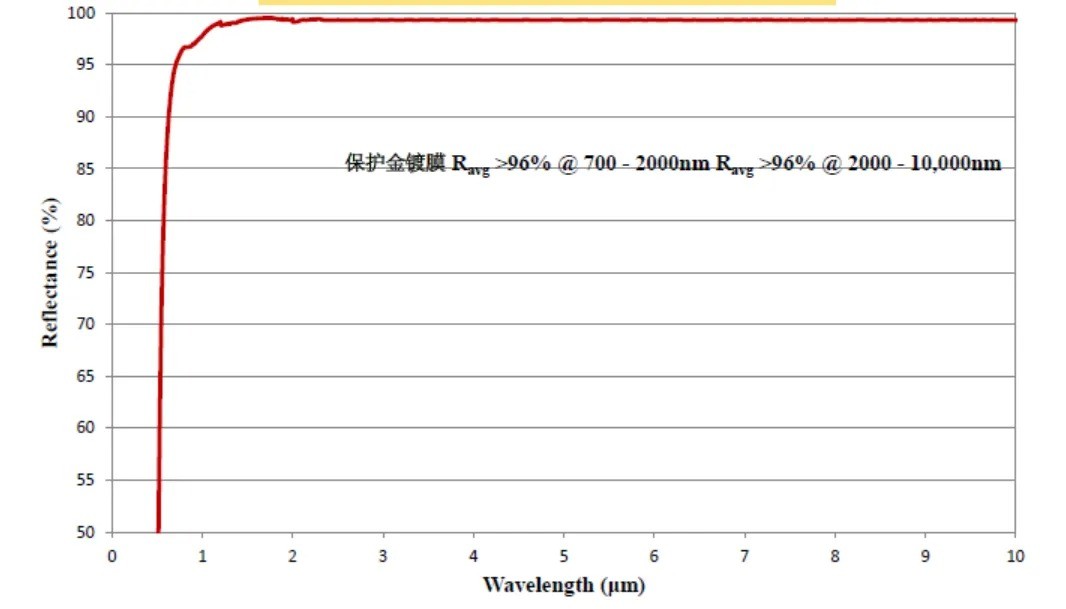

帶保護或不帶保護層的金膜（800nm~20μm）

應用領域

離軸拋物面反射鏡廣泛應用于天體觀測光學裝置、光譜檢測、天文望遠系統、瞄準儀、擴束鏡、紅外系統、聚光太陽能系統、投影系統以及發射/探測設備等領域。與透鏡相比，使用離軸拋物面反射鏡不會(huì )產生球差、色差，且不會(huì )引入相位延遲和吸收損耗，非常適用于飛秒激光、紅外、太赫茲應用。
