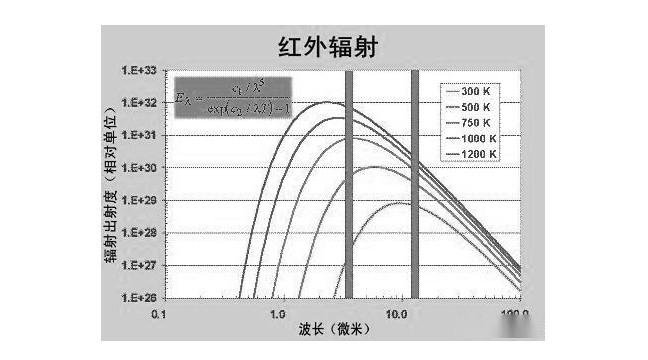

熱像儀是一種利用紅外熱成像技術，將物體表面的熱分布轉換為可見圖像的設備，其工作原理基于物體的熱輻射特性。所有物體都會(huì )根據其溫度發射紅外線，溫度越高，發射的紅外線能量越強。熱像儀中的探測器能夠接收并測量這些紅外線，然后將其轉換為電信號，經過處理后生成熱圖像。

（圖源網絡(luò )，侵刪）

在熱像儀的光學組件中常常會(huì )用到濾光片用以?xún)?yōu)化成像效果和適應特定的工作環境與需求，下面我們圍繞熱像儀光學濾光片進行分析！

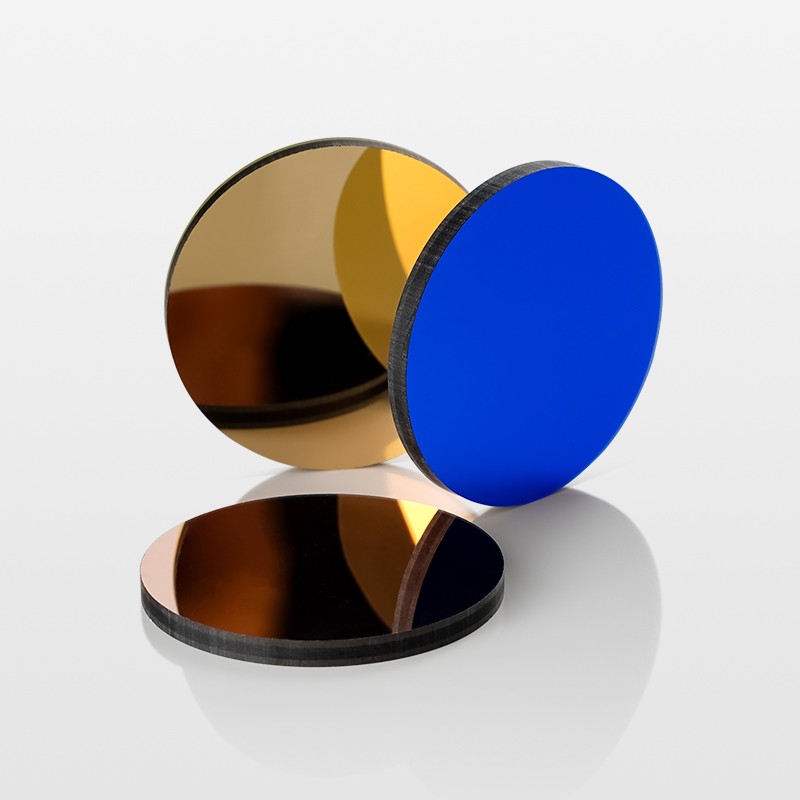

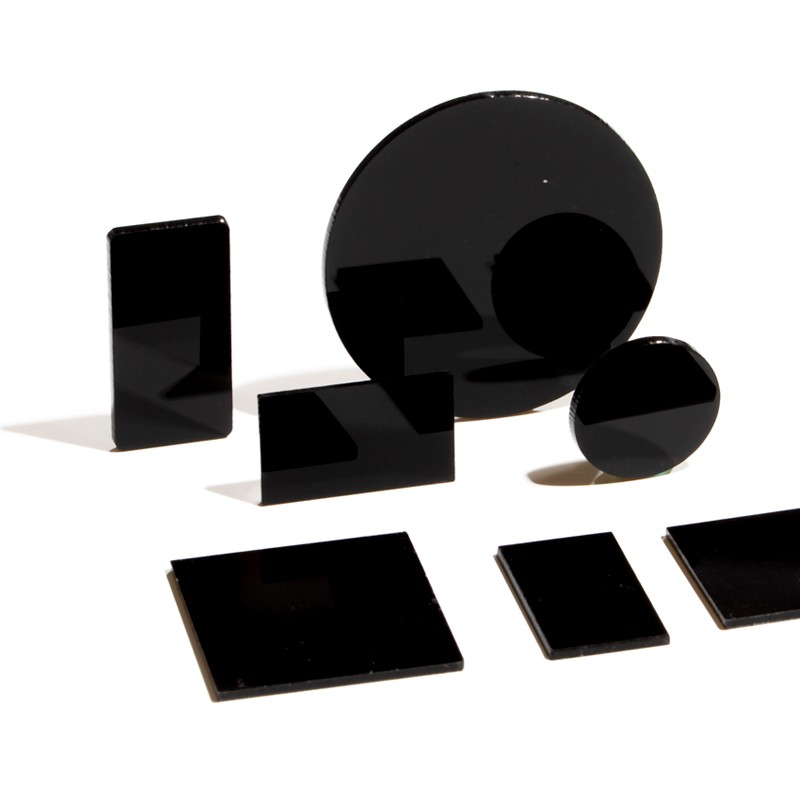

熱像儀常用的濾光片類型包括長波通濾光片、紅外窄帶濾光片等 。工作波段則通常根據熱像儀的具體應用和設計而定，一般常見的工作波段在 2-13μm 左右，比如用于紅外測溫儀和熱成像儀的濾光片，其工作波段就在此范圍內。

長波通濾光片能讓一定范圍內的長波部分的光通過或者高透，而截止點以下的短波部分波段的光截至。它在生物醫療美容以及數碼影像、機器視覺、指紋識別等領域得以廣泛的應用。紅外窄帶濾光片則具有特定的中心波長和半帶寬，透過率較高，熱像儀的工作波段通常在 3～5μm 或 8～12μm，大氣、煙云等對 3～5 微米和 8～14 微米的熱紅外線是透明的，這兩個波段被稱為熱紅外線的 “大氣窗口”。

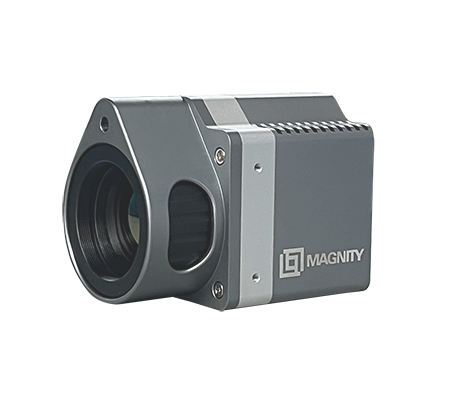

例如，以巨哥科技的MAG高溫型在線式熱像儀，能夠通過圖像處理算法對熔池寬度和中心店等位置進行識別，可清晰展示加熱焊接全過程溫度細節，其F6科學級熱像儀提供0-2500攝氏度的全量程溫度監控，用于波長低于2μm的高能激光環境下測溫。

熱像儀工作波段的選擇

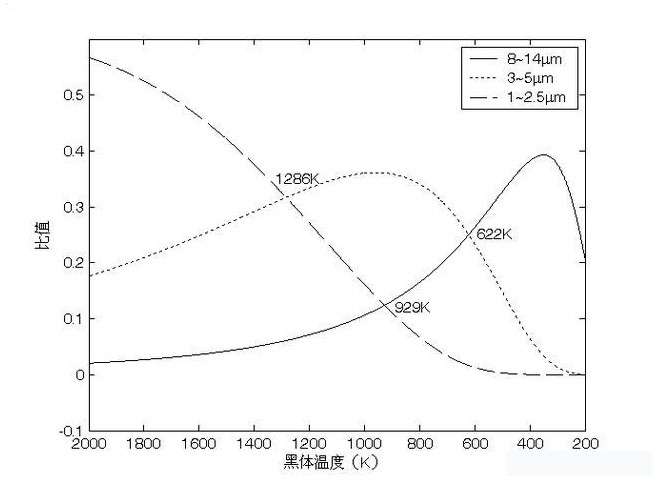

在選擇熱像儀的工作波段時，需要考慮多個因素。測量的溫度范圍是重要依據之一，高溫測量一般選用短波，低溫測量選擇長波，中溫測量則介于二者之間。對于發射率既隨溫度變化又隨波長變化的物體，工作波段的選擇不能僅依據溫度范圍，還需考慮發射率的波長溫度變化。例如高分子塑料在 3.43μm 或 7.9μm 處、玻璃在 5μm 處、只含 CO2 和 NO2 的清潔火焰在 4.5μm 處均有較大的發射率。為測量這些對象的溫度，就應選用這些具有大發射率的波段。同時，為減少輻射在大氣中的衰減，工作波段應選擇大氣窗口，特別是長距離測量時。但在特殊場合，如測量現場含有大量水蒸氣，則應避開其吸收波段。

不同工作波段對熱像儀的影響

不同的工作波段對熱像儀的性能和應用有著顯著影響。短波紅外熱像儀利用較短波長的紅外輻射來捕捉物體的熱量分布，通過檢測和測量物體發出的短波紅外輻射來生成熱像。它通常使用光電二極管作為探測器，在相對較高的溫度范圍內能提供高分辨率的圖像，常用于軍事、安防和消防領域，對檢測低溫物體也非常有效。長波紅外熱像儀使用較長波長的紅外輻射來生成熱像，通過檢測和測量物體發出的長波紅外輻射來顯示熱量分布，通常使用微波探測器或半導體探測器，在相對較低的溫度范圍內提供可靠的成像性能，常用于建筑、電力和醫療領域。

熱像儀濾光片在各領域的應用

熱像儀濾光片在眾多領域都有重要應用。在冶金、危險廢物、石化、玻璃等行業的高溫窯爐中，物體熱輻射的波長范圍涵蓋從短波紅外到長波紅外的整個波段，通過監控和分析不同的波段可獲得更多信息。在生物醫療美容領域，長波通濾光片可用于次序分類，能夠隔離光譜的寬區域，并同時透射大量所需能量及截止多余能量。在數碼影像領域，濾光片有助于提高圖像質量和色彩準確性。在機器視覺和指紋識別等領域，濾光片能增強特定波長光線的透過，提高檢測和識別的精度。

綜上所述，熱像儀通常需要用到濾光片，具體類型和工作波段的選擇取決于熱像儀的應用場景和測量需求。在不同領域和任務中，合理選擇濾光片能夠顯著提高熱像儀的性能和測量精度。
