光學膠合是一種精密的工藝，它利用特定的粘合劑將兩個或多個光學鏡片、透鏡、棱鏡、平面鏡等光學元件牢固地粘接到一起。這種技術常用于制造復雜的鏡頭，其中多個透鏡（包括凸透鏡和凹透鏡）按照特定的排列順序和光學設計被膠合在一起，形成透鏡組。這些透鏡組共同協作，構成了一個完整的鏡頭光學系統，以實現所需的光學性能和成像質量。

（圖源網絡(luò )，侵刪）

光學膠合的幾個關鍵步驟

1.鏡片準備：在進行膠合之前，需要對鏡片進行嚴格的清潔和處理，以確保其表面干凈、平整且無油脂、雜質等污染物。這通常包括清洗、拋光和涂覆特殊涂層等步驟。

2.膠液準備：選擇適合的光學級粘合劑是關鍵。這些粘合劑通常具有高透光性、耐高溫和優良的光學性能，以確保膠合后的鏡片組合不會(huì )損失過多的光能，并保持準確的光學性能。

3.膠合操作：將膠液均勻地涂抹在一個鏡片的特定部位上，然后將另一個鏡片輕輕放置在其上，使兩個鏡片的表面緊密結合。此過程中需要精確控制壓力和對齊，以確保膠合的準確性和質量。

4.固化：膠合完成后，需要進行固化處理。固化方法可能包括光照、加熱、紫外線（UV）照射或化學固化劑等，具體取決于所選用的粘合劑類型。

5.檢測和調整：膠合結束后，需要進行嚴格的質量檢測，以確保膠合質量符合要求。如有需要，還可以進行調整和修正。

光學膠合技術的應用

望遠鏡和顯微鏡的透鏡組：通過膠合不同材質和折射率的透鏡，可以校正像差、提高成像質量，并減小系統尺寸。

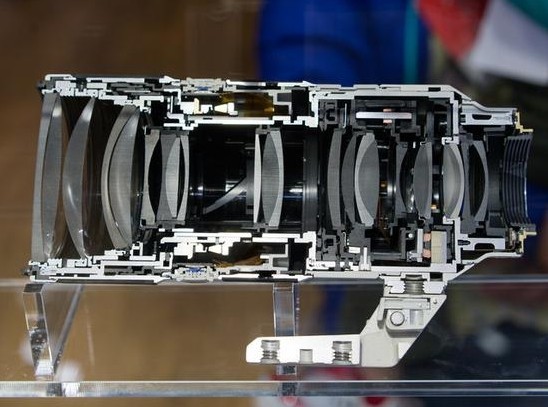

照相機鏡頭：復雜的照相機鏡頭常常由多個鏡片通過膠合而成，以實現特定的成像效果和焦距調整。

投影儀鏡組：投影儀中的鏡組也需要通過光學膠合來組合多個鏡片，以產生明亮、清晰的投影圖像。

特殊用途的光學系統：如激光系統、光譜儀等，也需要采用光學膠合技術來制造高精度、高性能的光學元件組合。

如何檢測膠合后的光學鏡片組的膠合效果

檢測膠合后的光學鏡片組的膠合效果是一個關鍵的步驟，它確保了鏡片組的光學性能、穩定性和可靠性，常用的檢測方法，包括外觀檢測、光學性能檢測、機械性能檢測以及一些專業設備的檢測，最后做出綜合評估。

一、外觀檢查

目視檢查：使用放大鏡或顯微鏡對鏡片組的表面進行仔細檢查，查看是否有氣泡、雜質、劃痕或脫膠等明顯缺陷，檢查鏡片組的邊緣是否平整，是否有膠水溢出或殘留。

清潔度檢查：確保鏡片組表面干凈，無灰塵、指紋或其他污染物。

二、光學性能檢測

透過率檢測：使用分光光度計等儀器測量鏡片組在不同波長下的透過率，確保其在設計范圍內。

成像質量檢測：通過成像測試系統（如光學投影儀）來評估鏡片組的成像質量，包括分辨率、對比度、畸變等指標。

色散和色差檢測：檢測鏡片組在不同波長下的色散和色差情況，確保其在可接受范圍內。

三、機械性能檢測

膠合強度檢測：

使用適當的拉力或剪切力測試儀器來評估鏡片組之間的膠合強度。這可以通過將鏡片組固定在測試裝置上，并施加逐漸增大的力來實現。

環境適應性測試：將鏡片組置于不同的環境條件下（如高溫、低溫、濕度變化等），觀察其是否出現脫膠、變形或其他不良現象。

四、專業設備檢測

自動制造輪廓機（自動柱面儀）：使用自動制造輪廓機（也稱為自動柱面儀）來測量鏡片組的曲率和輪廓。這種設備通過可移動的電子傳感器和特殊軟件來生成鏡片組的輪廓圖和曲率圖，從而評估其準確性和透光性能。

測角儀：使用測角儀來檢測鏡片組之間的平行度或角度偏差，確保其在設計允許的范圍內。

五、綜合評估

數據分析：將上述各項檢測結果進行匯總和分析，以評估鏡片組的整體膠合效果。

標準比對：將檢測結果與相關的行業標準、企業標準或設計要求進行比對，以確定鏡片組是否合格。

調整與優化：根據檢測結果對鏡片組的制造工藝、材料選擇或設計參數進行調整和優化，以提高其性能和質量。

光學鏡頭的膠合方法

光學鏡頭的膠合方法主要包括膠合法和光膠法，這兩種方法各有特點。

膠合法是利用光學級的透明膠，將若干個光學透鏡、棱鏡、平面鏡等元件膠合成復雜的光學部件的工藝。這種方法通過光學膠的粘接作用，將各元件的光學表面緊密貼合，形成一個整體的光學系統，具有粘接牢固、適應性強、光學性能優越等優勢。

特點

粘接牢固：光學膠具有較高的粘接強度和穩定性，能夠確保各元件在長期使用過程中保持穩定的位置關系。

適應性強：膠合法適用于多種光學元件的組合，無論是透鏡、棱鏡還是平面鏡，都可以通過膠合法進行粘接。

光學性能優越：通過精確的膠合工藝，可以確保各元件的光學表面達到高度的吻合，從而提高整個光學系統的成像質量和光學性能。

光膠法則是依靠零件拋光表面之間分子的吸引力，將若干個透鏡、棱鏡等元件結合成復雜的光學透鏡組的工藝。這種方法不需要額外的粘接劑，而是利用元件表面之間的物理吸引力實現緊密貼合，具有無膠層干擾、精度要求高、場景應用特殊等特點。

特點

無膠層干擾：由于光膠法不需要使用粘接劑，因此可以避免膠層對光路的影響，減少光能損失，提高成像亮度。

精度要求高：光膠法要求元件的拋光表面具有極高的平整度和光潔度，以確保分子間能夠產生足夠的吸引力實現緊密貼合。

適用于特定場景：光膠法通常用于對光學性能要求極高、且對光路影響要求極小的場景，如高精度測量?jì)x器、望遠鏡等。

總之，光學膠合是一種在光學制造中廣泛應用的技術，它通過精確地組合多個光學元件，以實現復雜的光學性能和功能，為更多的光學需求提供了更進一步調控的可能，同時還需具備多種環境及光學性能考驗，以滿足實際不同的應用需求。
