光刻是半導體芯片生產流程中最復雜、最關鍵的工藝步驟，耗時長、成本高。半導體芯片生產的難點和關鍵點在于如何在硅片上制作出目標電路圖樣。下面我們將分析光刻機光學系統的核心工作原理，重點解析了光源波長控制機制與濾光片的功能定位。通過對比深紫外（DUV）與極紫外（EUV）光刻技術的光源特性，揭示了光學元件協同作用對半導體制造精度的關鍵影響。

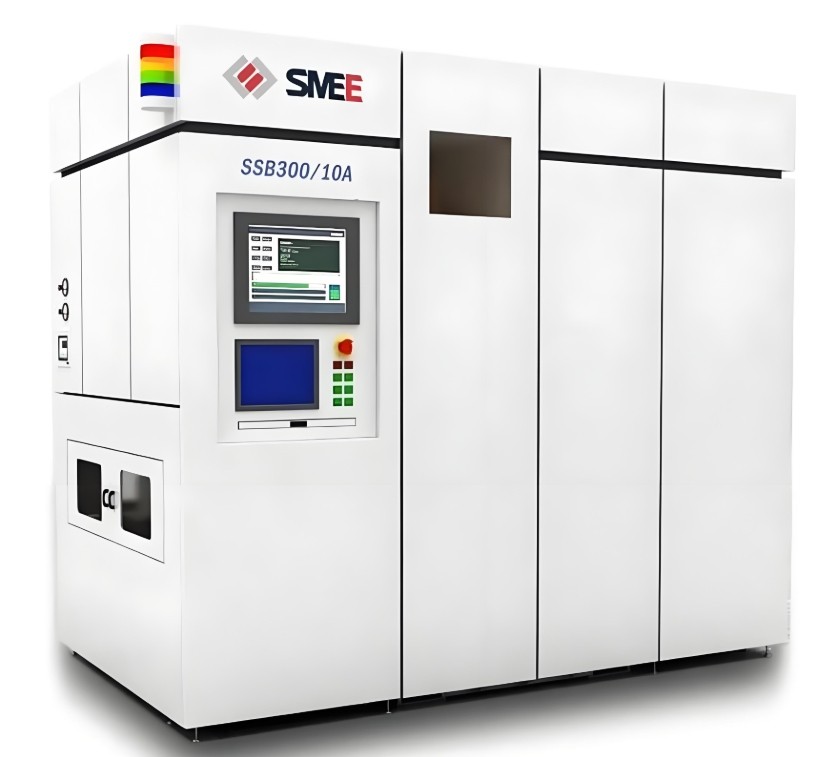

（圖源網絡(luò )，侵刪）

光刻的工作原理

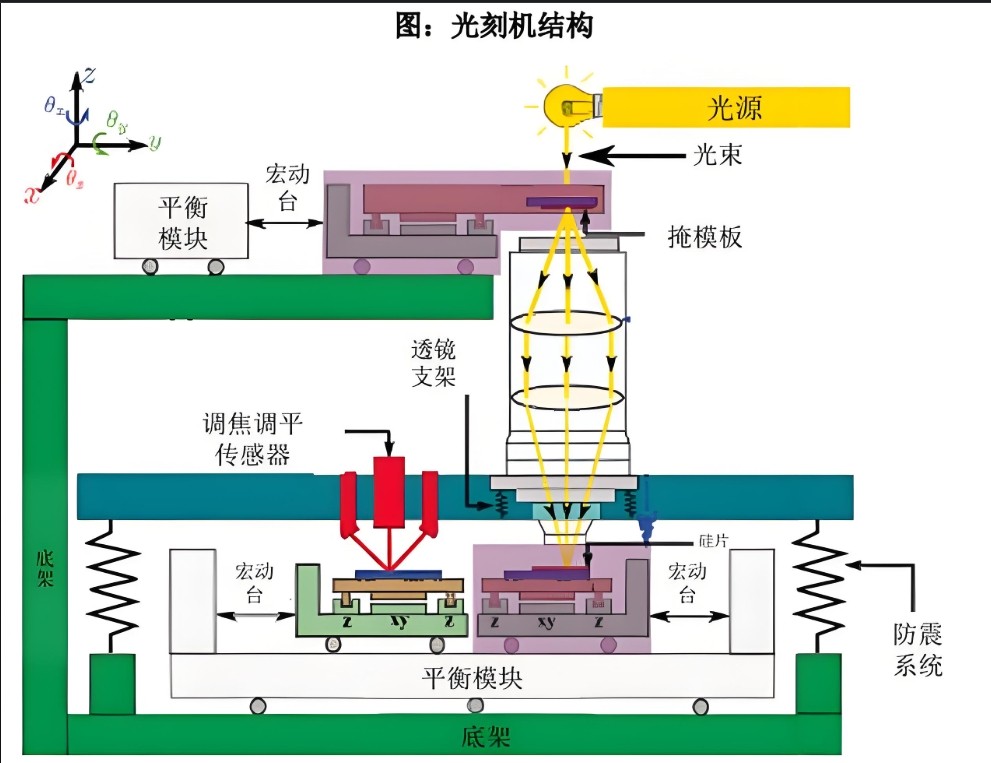

在諸如硅片的基底表面覆蓋一層具有高度光敏感性的光刻膠，再用特定光（一般是紫外光、深紫外光、極紫外光）透過包含目標圖案信息的掩模版照射在基底表面，被光線照射到的光刻膠會(huì )發生反應。

（圖源網絡(luò )，侵刪）

一、光刻機光源波長控制原理

1.1 物理機制主導的波長生成

在先進光刻系統中，光源波長由物理激發機制直接確定：

- DUV系統采用ArF準分子激光器（193nm），通過Ar/F?混合氣體受激發射產生紫外光，波長穩定性達±0.1pm。

- EUV系統基于錫液滴等離子體輻射（13.5nm），采用高功率CO?激光（>20kW）激發產生極紫外光。

1.2 波長優化技術

(1)光譜純度提升：通過氣體配比動態控制（Ar/F?比例精度0.01%）和脈沖能量調節（<1%波動），優化輸出光譜線寬。

(2)雜散光抑制：EUV系統使用40層Mo/Si交替鍍膜反射鏡（反射率>65%），實現13.5nm±0.1nm帶通濾波。

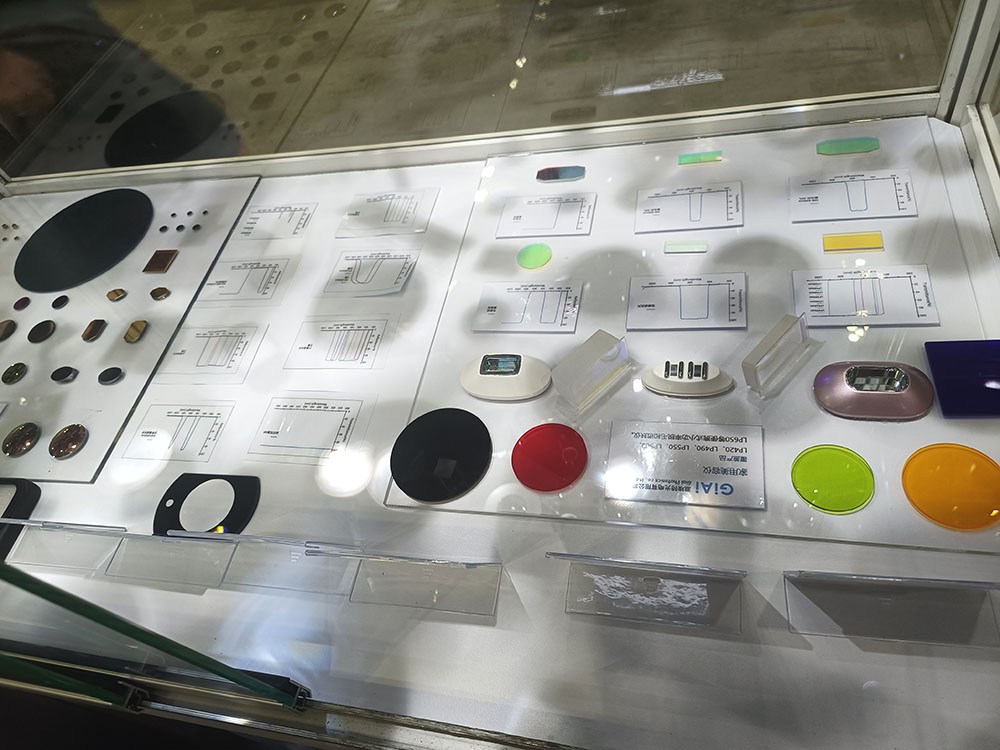

（激埃特展會(huì )圖片攝）

二、濾光片的輔助功能實現

2.1 光刻工藝支持系統

(1)對準系統優化

采用帶通濾光片（帶寬<5nm）抑制環境光干擾，使掩模-晶圓對準精度達到<1nm。例如，i-line（365nm）對準系統通過多層介質膜濾光片實現98%的帶外抑制比

(2)檢測模塊增強

明場檢測系統集成可調諧濾光輪（6-8波段），配合EMCCD相機實現缺陷識別靈敏度<10nm。

2.2 半導體制造全流程應用

濾光片關鍵技術參數

三、光刻系統核心波長控制元件

3.1 EUV反射鏡技術突破

多層膜反射鏡采用超精密沉積技術（層厚誤差<0.01nm），通過布拉格反射原理實現：

- 每周期厚度≈λ/4（3.375nm）

- 熱負載承受能力>500W/cm2

- 表面粗糙度<0.1nm RMS

3.2 DUV色差校正體系

氟化鈣透鏡組（透光率>99.8%@193nm）配合梯度折射率設計，實現：

- 波前畸變<λ/50

- 色散補償精度10??量級

- 熱膨脹系數匹配度<1ppm/℃

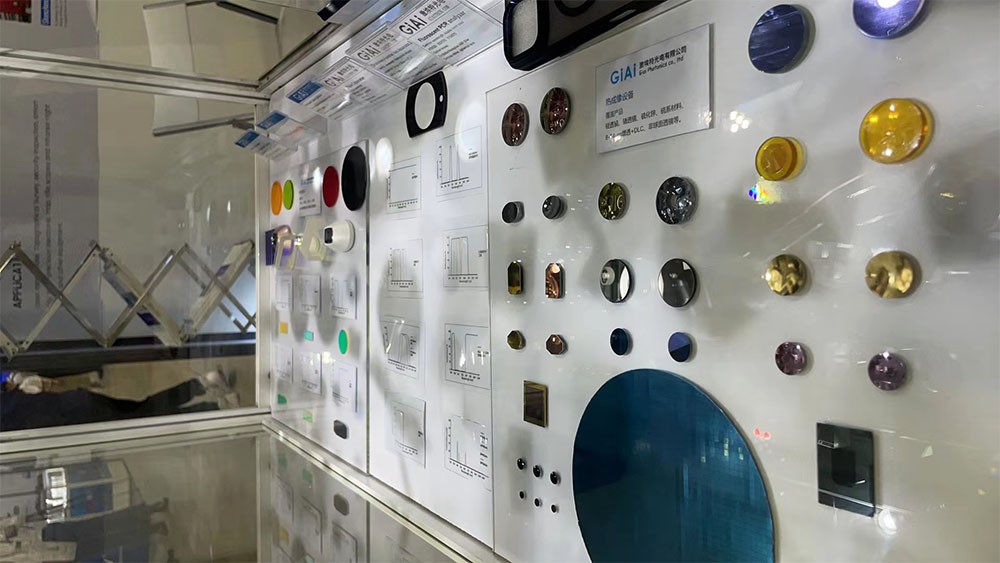

 （激埃特展會(huì )圖片攝）

四、技術演進與產業影響

4.1 濾光片技術創(chuàng )新

- 深紫外硬質鍍膜：耐激光損傷閾值>5J/cm2（193nm, 20ns）

- 可編程液晶濾光片：響應時間<1ms，波長調諧范圍200-250nm

- 超表面濾光器：亞波長結構實現90%以上衍射效率

4.2 半導體制造升級路徑

(1)檢測維度拓展：多光譜聯用技術使缺陷分類準確率提升至99%

(2)工藝監控革新：在線式光譜分析將工藝異常檢出時間縮短至0.1s

(3)設備可靠性突破：抗輻射濾光片使太空芯片失效率降低3個數量級

現代光刻系統通過物理機制與光學元件的協同創(chuàng )新，實現了納米級制造精度。濾光片作為光學信號處理的關鍵元件，在提升系統信噪比、擴展檢測維度等方面持續發揮不可替代的作用。隨著超表面技術、自適應光學等新領域的發展，光學元件將推動半導體制造向亞納米時代邁進。
