玻璃覆銅基板在微機電系統(MEMS)中的作用及光學加工要求
玻璃覆銅基板(Glass Clad Copper Substrate, GCCS)是一種由特種玻璃與高純度銅層復合而成的功能化基底材料,在微機電系統(MEMS)中扮演著“多功能集成平臺”的角色。它通過結合玻璃的絕緣性、光學透明性與銅的導電性,為MEMS器件提供了機械支撐、電信號傳輸和光路集成的三維載體,是5G通信、光學傳感、慣性導航等領域微型化、高性能器件的核心材料。

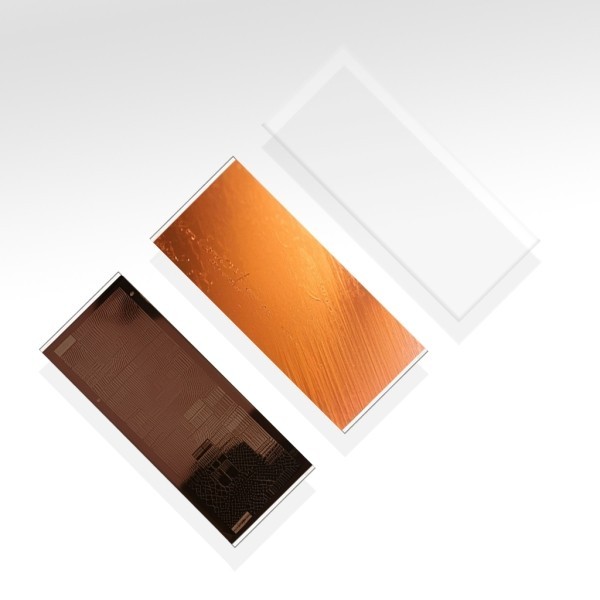

(激埃特玻璃覆銅基板)
核心作用與工作原理
1. 功能集成載體
機械結構基礎:玻璃基板的高硬度(莫氏硬度6-7)和低熱膨脹系數(CTE≈3.3×10??/℃)為MEMS器件提供穩定的機械支撐,避免溫度波動導致的形變失效。
電路互聯通道:表面銅層(厚度5-35μm)通過微細加工形成電路,實現器件間的電信號傳輸,同時玻璃介質層(介電常數4.6@1MHz)保障高頻信號完整性。
光路集成平臺:玻璃的透光性(可見光透過率>90%)允許直接集成光學元件(如波導、反射鏡),簡化光機電一體化設計。

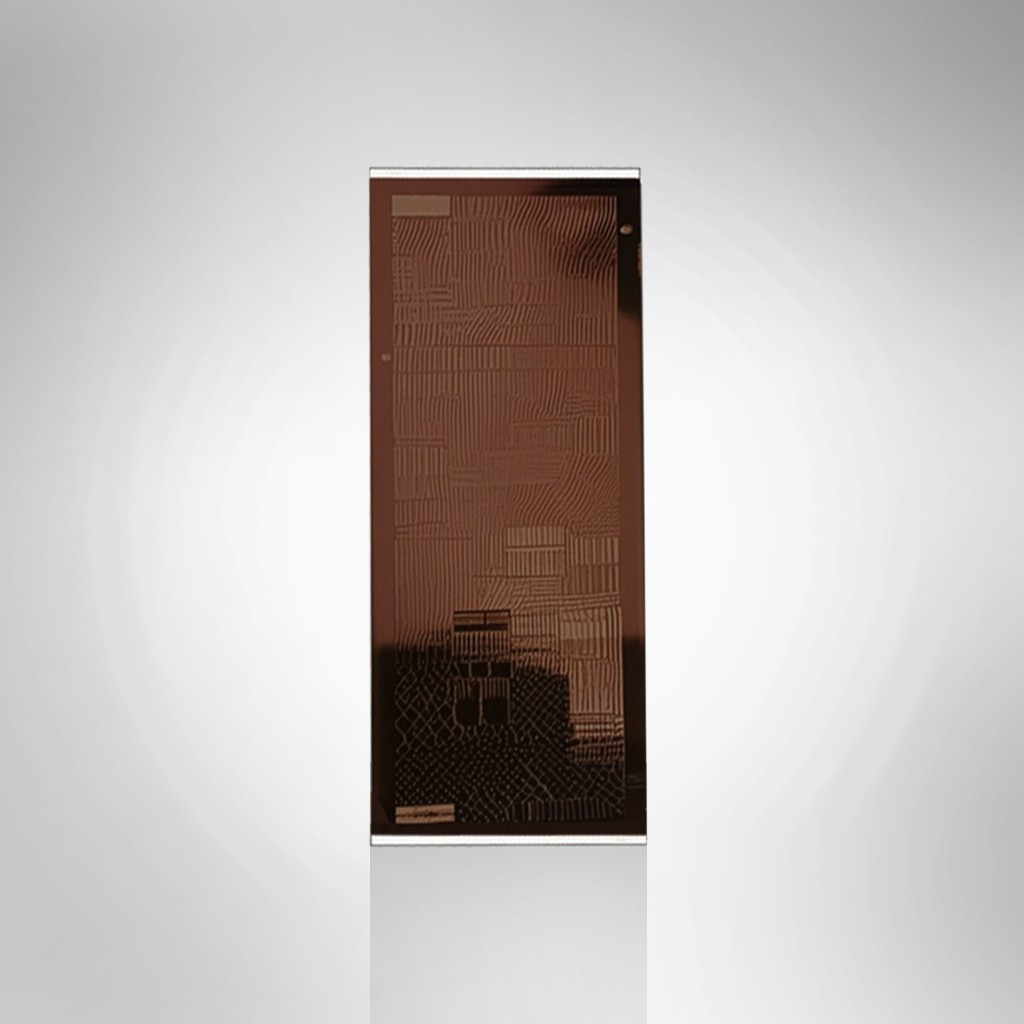

(激埃特原創(chuàng )圖)
2. 典型應用場景
應用領域 | 功能實現 |
射頻MEMS | 銅微帶線與玻璃介質構成毫米波傳輸線,插入損耗<0.2dB@60GHz |
光學MEMS | 玻璃基板直接作為光窗,集成微透鏡陣列,光耦合效率提升至90%以上 |
慣性傳感器 | 通過玻璃通孔(TGV)實現三維堆疊,器件體積縮小40%,信噪比提升15dB |
光學加工關鍵要求
1. 表面精度標準
平整度:≤1μm/25mm(滿足SEMI微電子基板標準)
粗糙度:光學功能面Ra<0.5nm(原子力顯微鏡檢測)
微結構精度:激光加工孔徑誤差≤±1.5μm,側壁垂直度>88°
2. 光學性能參數
參數 | 要求 | 檢測標準 |
透射波前畸變 | ≤λ/10@633nm | ISO 10110-5 |
應力雙折射 | ≤5nm/cm | MIL-G-174B |
抗激光損傷閾值 | ≥5J/cm2@1064nm, 10ns脈沖 | ISO 21254-1 |
3. 核心加工技術
超精密激光加工:采用紫外激光(波長355nm)實現微孔加工,控制熱影響區<2μm
化學機械拋光(CMP):使用納米級二氧化硅拋光液,同步平整銅層與玻璃表面
潔凈封裝:百級潔凈環境下完成封裝,確保表面顆?!?0個/dm2(粒徑>0.5μm)

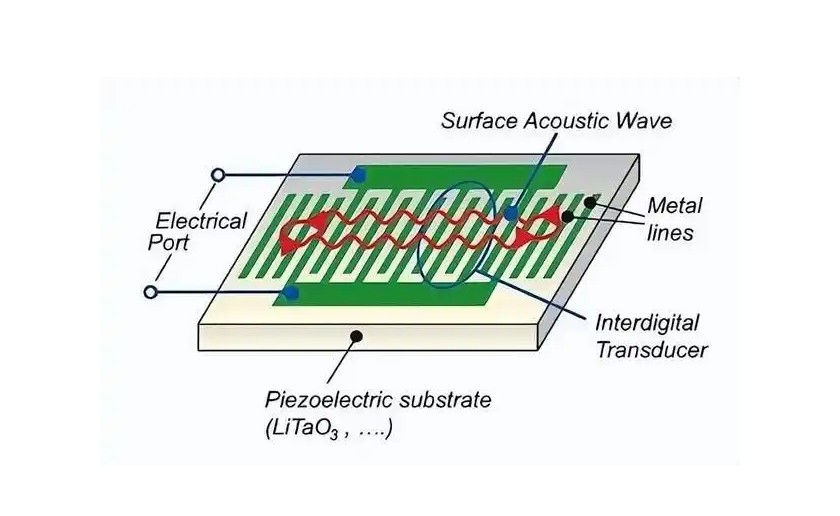

(圖源網絡(luò ),侵刪)
技術挑戰與發展方向
1. 當前技術瓶頸
異質界面控制:銅/玻璃界面結合強度需突破15MPa(ASTM標準)
大尺寸加工:300mm晶圓級加工良率<85%
成本控制:高精度加工設備投入占總成本60%以上

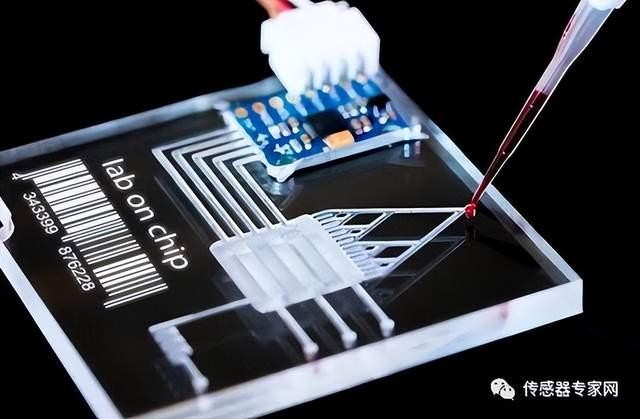

(圖源傳感器專家網,侵刪)
2. 未來趨勢
智能加工系統:結合機器學習實時優化激光參數,加工效率提升3倍
綠色制造:開發無氰化物蝕刻液,降低廢水COD值90%
跨尺度集成:實現納米級光學結構與毫米級機械結構的協同加工
玻璃覆銅基板通過材料創(chuàng )新與精密加工技術的結合,正在推動MEMS器件向更高集成度、更低功耗方向發展。隨著6G通信、量子傳感等新興領域對器件性能要求的提升,其光學加工精度需求已進入亞納米時代,未來需在異質材料界面優化、智能化加工裝備等領域持續突破。
