我們都知道，在美容儀器的核心組件中，濾光片承擔著(zhù)精準調控光波的重要使命，而石英玻璃在190-3500nm波段具有近乎完美的透光曲線(xiàn)，擁有超過(guò)90%的透過(guò)率，經(jīng)過(guò)鍍膜加工后，其透過(guò)率還能得到進(jìn)一步提升，這使其成為操控光波的理想介質(zhì)。

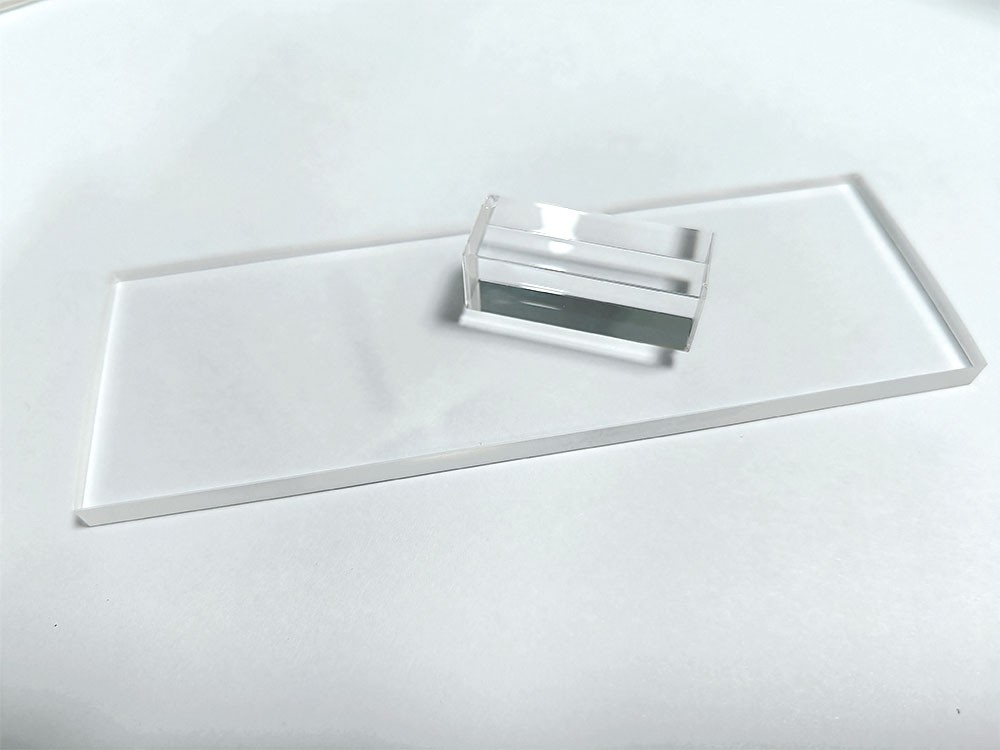

（激埃特原創(chuàng )圖LP-560長(cháng)波通濾光片）

一、突破傳統認知的光學(xué)性能

普通光學(xué)玻璃在可見(jiàn)光波段看似表現優(yōu)異，但其透光率曲線(xiàn)在近紅外區域會(huì )出現明顯衰減。以K9光學(xué)玻璃為例，當波長(cháng)超過(guò)1100nm時(shí)透光率驟降至70%以下，而高純度石英玻璃在1200nm波長(cháng)仍保持92%以上的透光性能。這種寬光譜透射優(yōu)勢使石英基材能夠完美適配光子美容儀的多波長(cháng)治療需求。

這種超凡的透光特性源于石英的晶體結構：規則的SiO?四面體網(wǎng)絡(luò )形成寬達8.3eV的禁帶寬度，對可見(jiàn)光幾乎不存在本征吸收。在飛利浦Lumileds的對比實(shí)驗中，石英濾光片在連續工作1000小時(shí)后，630nm透射率僅下降0.8%，展現出驚人的光學(xué)穩定性。

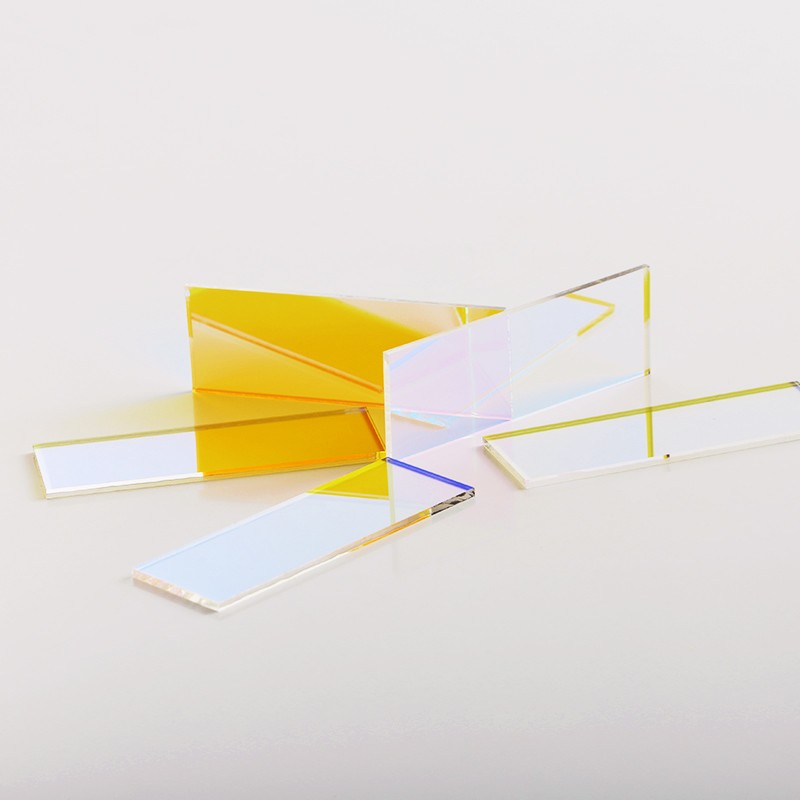

（派大莘攝）

二、材料科學(xué)的極限挑戰

美容儀濾光片需要承受LED模組長(cháng)時(shí)間工作產(chǎn)生的80-120℃熱環(huán)境。石英0.55×10??/℃的熱膨脹系數，不足普通玻璃的1/4，這種特性使其在冷熱循環(huán)中保持亞微米級的形變控制。在雅萌RF射頻儀的耐久測試中，石英濾光片經(jīng)歷500次-20℃至100℃沖擊后，面型精度仍保持在λ/10（@632.8nm）的工業(yè)級標準。

現代美容儀光學(xué)模組往往需要承受長(cháng)期光熱耦合作用。石英玻璃的軟化點(diǎn)高達1730℃，是普通鈉鈣玻璃（700℃）的2.5倍，對可見(jiàn)光和近紅外的吸收率<0.1%，確保光能高效穿透，這種特性使其在持續照射下仍能保持幾何穩定性。實(shí)驗數據顯示，石英基板在80℃環(huán)境連續工作1000小時(shí)后，表面平整度變化小于0.1μm，完全滿(mǎn)足醫療級設備的可靠性要求。

當強脈沖光（IPL）以10Hz頻率轟擊濾光片表面時(shí)，石英的莫氏硬度7級抵御住每秒數十億次的光子沖擊。實(shí)驗室數據顯示，在等效5年使用期的加速老化測試中，石英表面粗糙度僅增加0.2nm，而樹(shù)脂材料的劃痕深度已達微米級。這種機械強度與表面硬度的完美平衡，使石英濾光片的服役壽命突破10000小時(shí)大關(guān)。

在化學(xué)防護層面，石英材料對常見(jiàn)護膚品成分展現出卓越的抗腐蝕性。在pH值2-12的溶液浸泡測試中，石英基材的腐蝕速率僅為0.02μm/year，比普通光學(xué)玻璃低兩個(gè)數量級。這種特性有效延長(cháng)了濾光片在潮濕美容環(huán)境中的使用壽命。

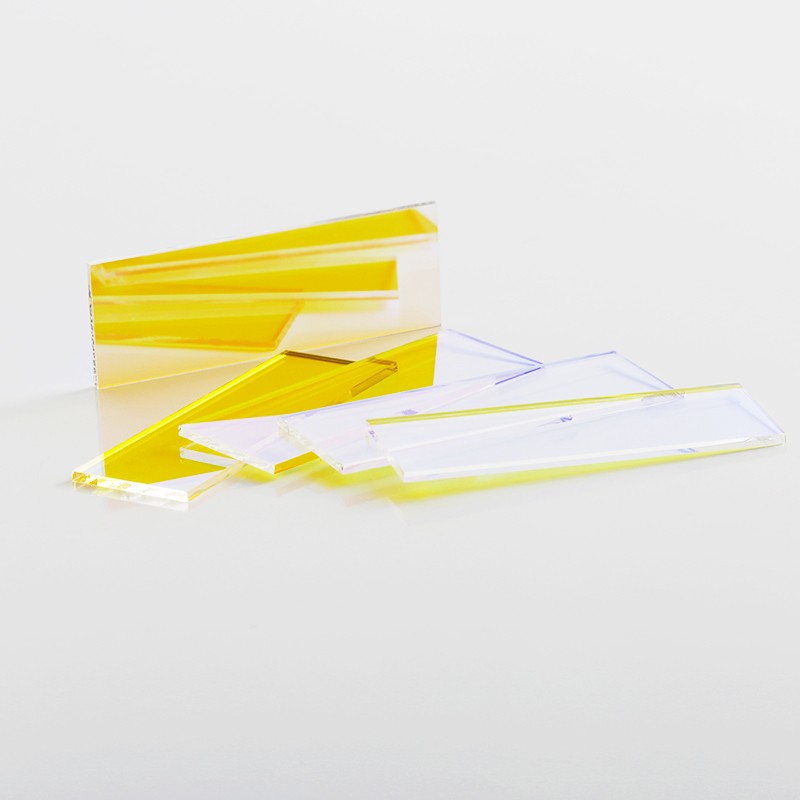

(激埃特原創(chuàng )圖)

三、精密制造的適配優(yōu)勢

石英基材的微加工性能在濾光片制造中具有不可替代性。其斷裂韌性值（0.8MPa·m^1/2）允許進(jìn)行亞毫米級精密切割，配合反應離子刻蝕工藝可實(shí)現0.5μm精度的微結構加工。這種加工能力對制造梯度折射率濾光片、光子晶體濾光片等新型光學(xué)元件至關(guān)重要。

在鍍膜工藝適配性方面，石英基材的表面羥基密度（3-5個(gè)/nm2）顯著(zhù)低于普通玻璃，這種特性使增透膜的結合強度提升40%以上。采用等離子體增強化學(xué)氣相沉積（PECVD）技術(shù)，可在石英表面構建10層以上的納米級硬質(zhì)膜系，使濾光片的表面硬度達到9H鉛筆硬度等級。

從量子效率優(yōu)化到環(huán)境耐受性提升，石英基材在美容光學(xué)領(lǐng)域展現出的綜合性能優(yōu)勢，使其成為精密濾光片制造的不二之選。這種材料選擇不僅體現了光電技術(shù)與美容科技的深度融合，更預示著(zhù)未來(lái)美容儀器將向著(zhù)更高精度、更長(cháng)壽命、更強環(huán)境適應性的方向發(fā)展。在可預見(jiàn)的未來(lái)，隨著(zhù)納米壓印、超表面制造等新技術(shù)的應用，石英基濾光片還將開(kāi)啟更多創(chuàng )新可能。

在光美容技術(shù)向精準化、個(gè)性化演進(jìn)的時(shí)代，石英基材正在突破傳統應用邊界。日本CosmeBeauty最新研發(fā)的智能濾光系統，通過(guò)在石英基板集成MEMS微鏡陣列，實(shí)現光譜參數的實(shí)時(shí)動(dòng)態(tài)調節。這種"會(huì )思考的濾光片"將光子嫩膚的精度推向10nm波段可調的新紀元，而支撐這場(chǎng)光學(xué)革命的，依然是石英材料那歷久彌新的光學(xué)基因。當科技與自然結晶在方寸之間，美容儀器的光學(xué)心臟正以前所未有的活力跳動(dòng)。
