半導體控溫濾光片應用解析
在現代光學系統中，溫度波動對精密光學器件的性能影響不容忽視。以濾光片為例，其核心功能是通過選擇性透射或反射特定波長的光，但溫度變化會(huì )導致其光學特性偏移，從而影響系統整體性能。為了應對這一挑戰，半導體控溫濾光片應運而生，它通過主動溫控技術將濾光片的工作溫度穩定在設定范圍內，顯著提升了光學系統的可靠性和精度。
一、半導體控溫技術的應用需求
濾光片的性能高度依賴環境溫度，主要原因在于：
1. 材料熱膨脹效應：溫度變化會(huì )引起濾光片基底或鍍膜層的物理形變，導致透射波長偏移。例如，某些薄膜干涉濾光片的中心波長會(huì )以約0.1-0.3 nm/℃的速率隨溫度漂移。
2. 折射率溫度依賴性：光學材料的折射率隨溫度變化，直接影響多層膜干涉條件。
3. 長期穩定性：高溫或低溫環境可能加速鍍膜老化，縮短器件壽命。
通過半導體溫控技術（基于帕爾貼效應），濾光片可被動態加熱或冷卻，使其始終處于最佳工作溫度（如25±0.1℃）。這種技術尤其適用于以下場景：
極端環境：航天設備在太空溫差（-100℃至+120℃）中需保持光學系統穩定；
高精度檢測：熒光顯微鏡的激發光濾光片若發生波長偏移，會(huì )導致熒光信號采集失真；
長期連續工作：工業激光加工中，溫控可避免濾光片因熱累積而性能衰退。
二、內部光學原理與控溫機制
1. 濾光片的光學原理

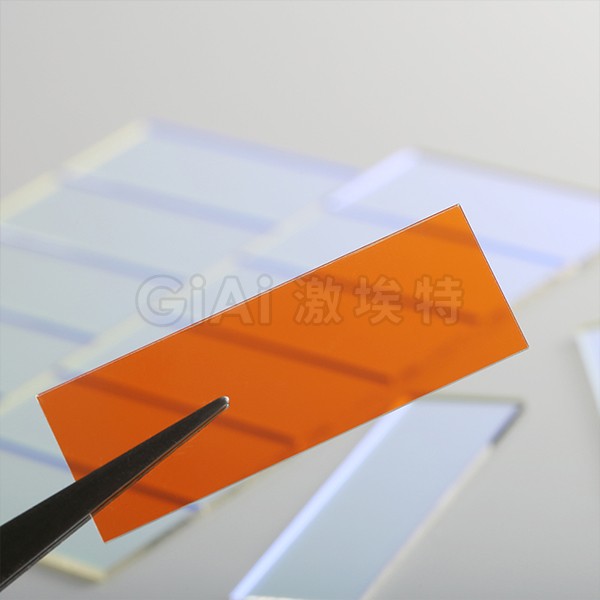

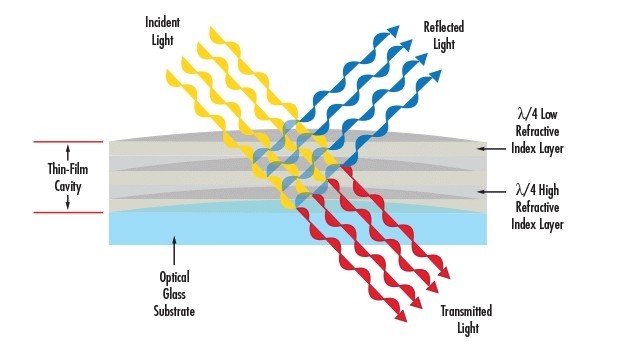

半導體控溫濾光片的核心是薄膜干涉濾光片，其通過多層介質膜的干涉效應實現波長選擇：
- 每層膜的厚度為λ/4（λ為目標波長），利用光波在界面處的反射疊加增強或抵消；
- 例如，帶通濾光片通常由數十層高、低折射率材料交替堆疊構成（如TiO?/SiO?），通過設計膜層厚度和順序，僅允許特定窄波段（如1550±5 nm）的光透過。
（圖源網絡(luò )，侵刪）
2. 溫度對光學性能的影響
溫度變化會(huì )通過兩種途徑破壞干涉條件：
物理形變：基底和膜層的熱膨脹改變膜層厚度，導致中心波長偏移；
折射率變化：材料折射率n隨溫度T變化（dn/dT效應），例如熔融石英的dn/dT約為1×10??/℃。
實驗表明，未控溫的濾光片在溫度波動10℃時，中心波長可能偏移1-3 nm，這對高精度光譜儀（分辨率＜0.1 nm）而言是致命缺陷。
3. 半導體溫控系統的工作邏輯
控溫系統包含三個核心模塊：
溫度傳感器：實時監測濾光片溫度，常用鉑電阻（精度±0.1°C）；
半導體制冷器（TEC）：通過改變電流方向實現加熱或制冷，響應時間短（毫秒級）；
PID控制電路：根據傳感器反饋動態調節TEC功率，消除溫度波動。
三、半導體控溫濾光片的關鍵參數
應用性能參數
| 參數 | 說明 |
| 控溫范圍 | 通常為-20℃至80℃，需覆蓋濾光片材料的安全工作溫度 |
| 控溫精度 | ±0.1℃（高精度型）至±1℃（通用型） |
| 通光孔徑 | 直徑5-50 mm，需與光學系統光路匹配 |
| 透過率/截止深度 | 帶通濾光片典型透過率＞90%，截止波段的光密度（OD值）＞4（即透過率＜0.01%） |
| 熱平衡時間 | 從環境溫度達到設定值的時長，通常＜5分鐘（依散熱設計而定） |
2. 鍍膜加工核心指標
多層膜的設計與制備直接影響濾光片性能，關鍵指標包括：
膜層材料：常用高折射率材料（如Ta?O?、TiO?）與低折射率材料（如SiO?）組合；
膜厚控制精度：?jiǎn)螌幽ず穸日`差需＜1%（電子束蒸發或磁控濺射工藝）；
環境穩定性：通過高溫高濕測試（如85°C/85%濕度下500小時）驗證膜層無脫落、氧化；
激光損傷閾值：對于高功率激光應用，膜層需承受＞5 J/cm2（脈寬10 ns）的激光輻照。
四、驗收指標與質量控制
為確保半導體控溫濾光片的可靠性，需通過以下關鍵測試：

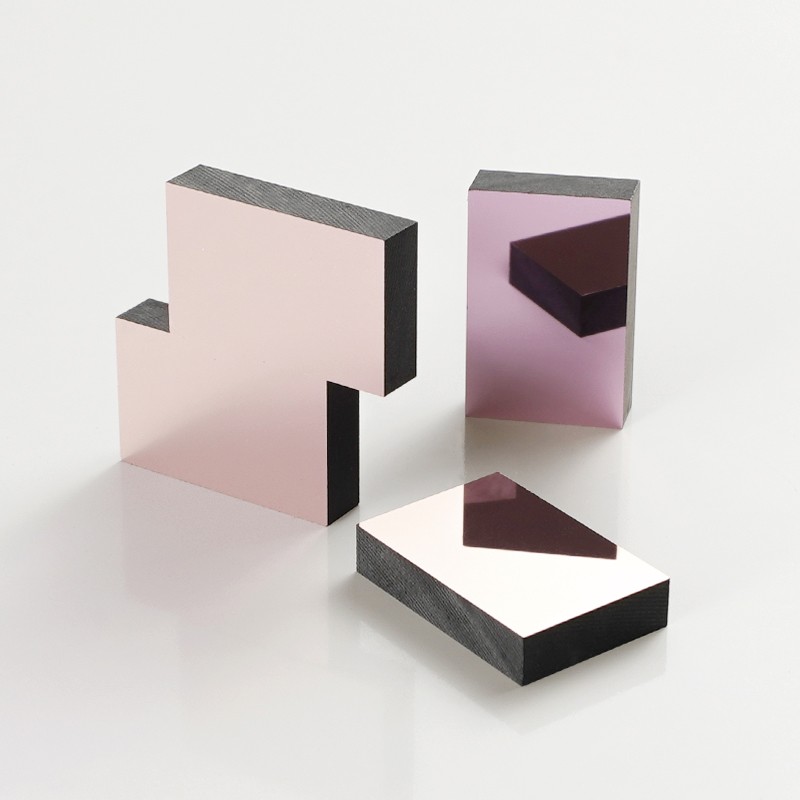

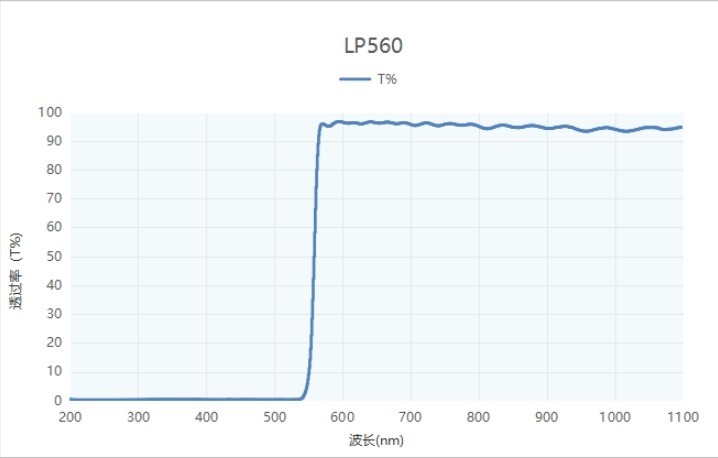

1. 光譜性能測試：使用分光光度計測量透射/反射曲線，驗證中心波長、帶寬、陡度是否符合設計要求；在控溫狀態下重復測試，確認溫度穩定性對光譜無影響。
2. 溫控性能測試：在設定溫度點（如25°C）連續工作24小時，記錄溫度波動范圍；模擬極端環境（如-40℃或+70℃），測試系統能否快速恢復設定溫度。
3. 機械與環境適應性：
振動測試：模擬運輸或車載環境，檢查濾光片與TEC模塊是否松動；
防冷凝驗證：低溫工作時，表面濕度傳感器監測是否出現結露。
4. 長期老化測試：
在最大工作溫度下連續運行1000小時，評估光譜性能衰減程度（通常要求＜2%）。
總之，半導體控溫濾光片通過“光學+溫控”的協同設計，解決了傳統濾光片在復雜環境中的性能瓶頸。隨著精密光學在量子通信、自動駕駛激光雷達等領域的拓展，對濾光片的溫控精度和可靠性提出了更高要求。未來，該技術或與人工智能結合，實現溫度的自適應調節，進一步推動光學系統向智能化、微型化方向發展。
