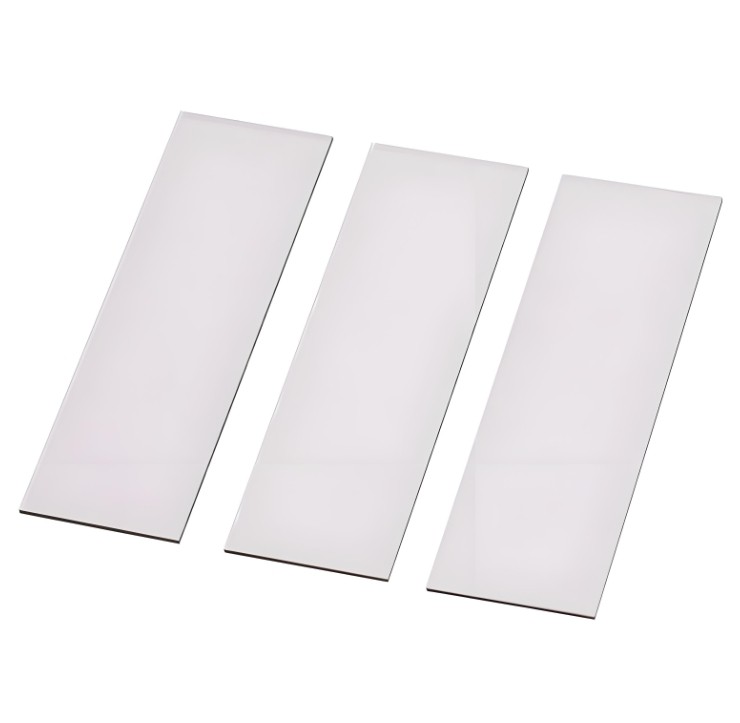

在手機屏幕觸控的瞬間，在太陽能電池收集陽光的時刻，在飛機舷窗自動調光的剎那，一種肉眼不可見的納米級材料正在默默發揮著關鍵作用，它就是ITO薄膜，也叫氧化銦錫（Indium Tin Oxide，ITO）薄膜，作為光學鍍膜領域的明星材料，它以獨特的透明導電特性架起了光電世界的橋梁，這種厚度僅有頭發絲千分之一的透明薄膜，正在重塑人類與光的互動方式。

一、ITO薄膜的光電密碼

ITO薄膜的奧秘源于其特殊的晶體結構，ITO主要由氧化銦（In?O?）和少量氧化錫（SnO?）組成，氧化銦晶體中摻入的錫原子，如同精密的半導體摻雜工藝，在晶體中形成自由電子。這種電子結構賦予材料雙重特性：在可見光波段（380-780nm），薄膜透光率可達90%以上；在紅外波段則呈現反射特性，這種選擇性的光電響應成為其廣泛應用的基礎。

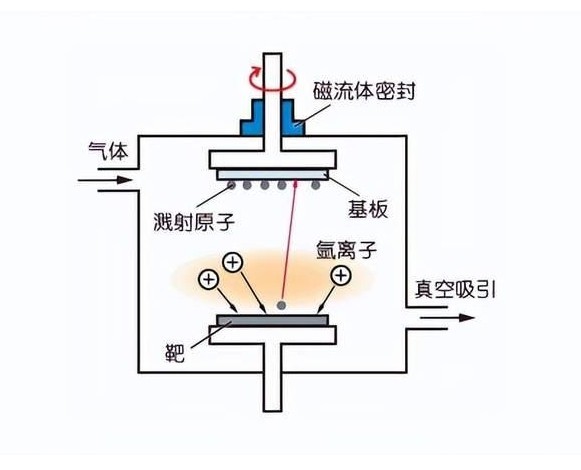

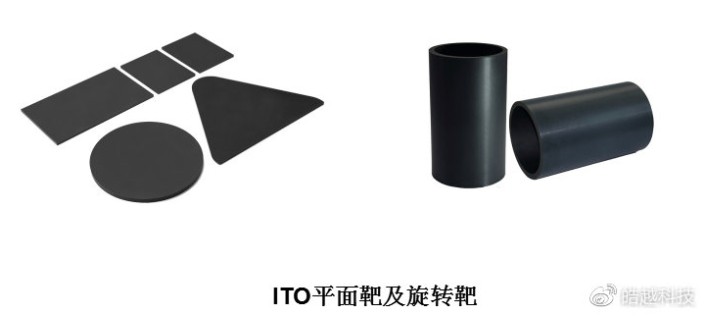

磁控濺射技術是制造光學級ITO薄膜的核心工藝。在真空環境中，高能離子轟擊ITO靶材，濺射出的原子在基材表面逐層堆積，形成致密的納米結構。通過精確控制氧氣分壓、濺射功率和基板溫度，可獲得電阻率低于5×10??Ω·cm、透光率超過85%的優質薄膜。這種低溫沉積工藝（通常<300℃）特別適用于對熱敏感的聚合物基材。

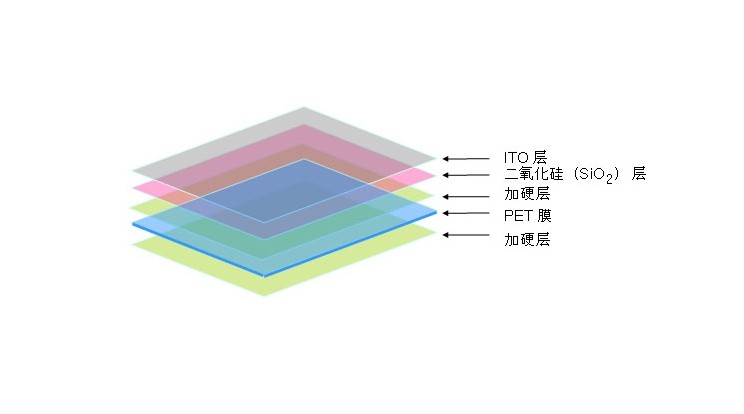

薄膜的光電性能存在精妙的制衡關系。厚度增加會(huì )降低方阻，但會(huì )增強光干涉效應導致透光率下降。通過建立光學傳輸矩陣模型，工程師可優化設計多層膜系，在550nm特征波長處實現透光率與導電性的最佳平衡。最新研究顯示，引入梯度摻雜技術和表面等離子體處理，可使薄膜在保持10Ω/□方阻時，透光率提升至92%以上。

二、光學應用的技術突破

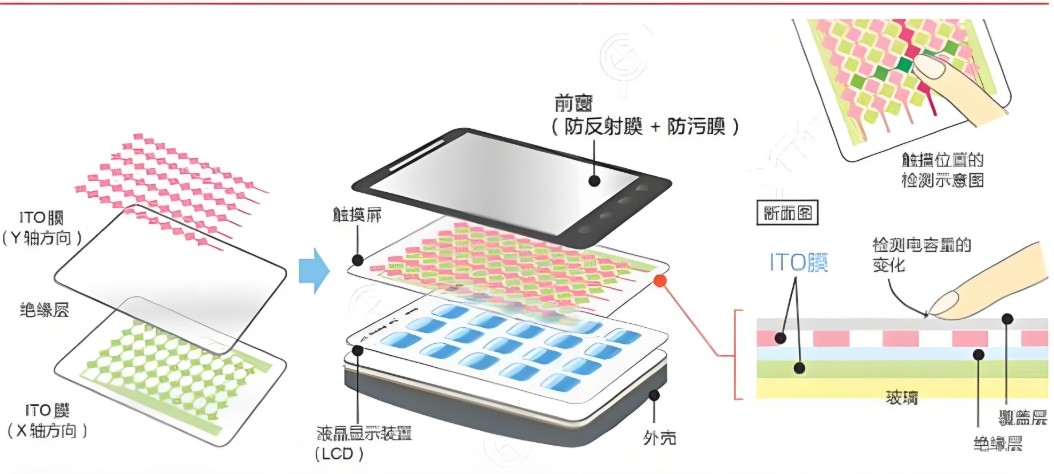

在顯示技術領域，ITO薄膜正經歷革命性演進。柔性AMOLED屏幕要求薄膜在10萬次彎曲后仍保持性能穩定，通過引入納米銀線復合結構和應力緩沖層，新一代柔性ITO的彎折半徑已突破3mm極限。量子點顯示技術中，ITO作為電荷注入層，其功函數（4.7eV）與量子點能級的精準匹配，將發光效率提升了40%。

光伏組件中的ITO扮演著雙重角色。在鈣鈦礦太陽能電池中，5nm超薄ITO層既是透明電極，又作為載流子傳輸層，其遷移率（35cm2/V·s）比傳統TiO?提升兩個數量級。表面織構化處理形成的納米錐陣列，可將光捕獲效率提高至98.5%，推動電池轉換效率突破26%大關。

AR（減反射）鍍膜中的ITO創(chuàng )新更令人驚嘆。采用梯度折射率設計，從基材（玻璃1.52）到空氣（1.0）之間構建連續變化的折射率過渡層，使可見光波段反射率降至0.2%以下。軍用光電設備中，這種ITO-二氧化硅復合鍍膜可同時實現電磁屏蔽和寬譜段（400-1200nm）抗反射。

三、跨領域應用的協同創(chuàng )新

電致變色器件中的ITO薄膜展現出時空控制的藝術。在智能窗應用中，雙面ITO電極與鎢氧化物層構成三明治結構，通過±3V電壓調控，可在5秒內實現透光率從70%到5%的切換。采用脈沖沉積法制備的介孔ITO，其比表面積達200m2/g，使離子遷移速率提升3倍，響應時間縮短至1.5秒。

在電磁兼容領域，ITO鍍膜正在改寫防護規則。20nm ITO/100nm銀納米線復合結構，在18GHz頻率下屏蔽效能達45dB，可見光透射率保持82%。這種透明屏蔽層已應用于5G基站觀察窗，替代傳統金屬絲網，消除視覺干擾的同時滿足30dB以上的屏蔽要求。

新興的光子集成電路為ITO開辟了新戰場。作為可調諧光子器件的關鍵材料，施加偏壓可使其折射率在1.8-2.2間動態調節?；贗TO的MZI（馬赫-曾德?tīng)柛缮鎯x）調制器，在1550nm通信波長處實現100GHz調制帶寬，功耗僅為硅基器件的1/10。

當科學家在實驗室制備出第一片ITO薄膜時，或許未曾料到這種材料會(huì )如此深刻地改變光電世界。從最初的平面顯示到如今的量子光電，ITO始終在透明與導電的平衡木上演繹著材料科學的精妙。隨著原子層沉積、納米壓印等新工藝的突破，未來ITO薄膜或將以更薄的厚度（<10nm）、更智能的響應特性，繼續書寫光電融合的新篇章。這場透明革命，正悄然改變著我們感知世界的方式。
