激光光斑儀光學鏡片應用分析
激光光斑儀（Laser Beam Profiler）是一種用于測量激光光束質量、光斑尺寸、能量分布、發散角等參數的關鍵儀器。廣泛應用于激光器研發、光學系統調試、工業加工（如激光切割、焊接）、醫療激光設備校準等領域。其核心功能是通過高精度光學系統對激光束進行空間分布分析，為激光系統的性能優化提供數據支持。

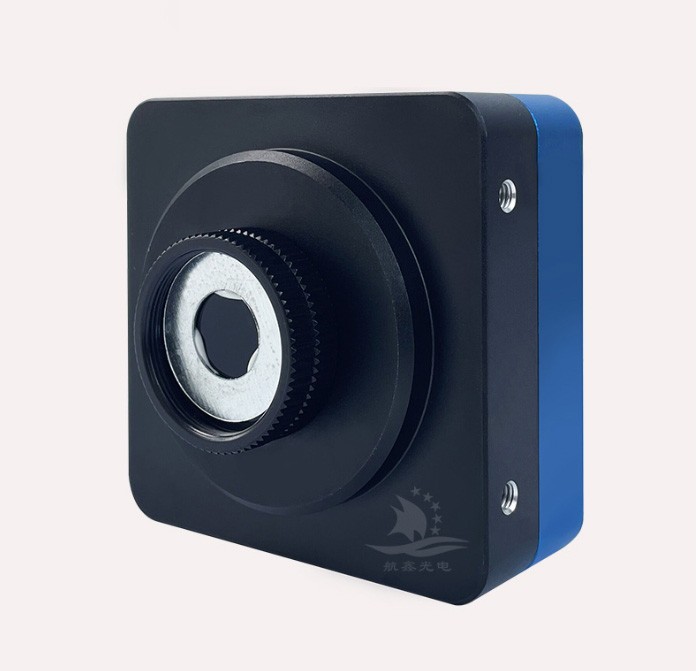

（圖源網絡(luò )，侵刪）
一、激光光斑儀的工作原理
激光光斑儀的核心原理是將激光束轉換為可測量的光信號，通過探測器（如CCD/CMOS相機或掃描式傳感器）記錄光強分布，再結合算法計算以下參數：
光斑尺寸（Beam Waist，通常以1/e2強度定義）
M2因子（表征光束質量，理想高斯光束M2=1）
能量均勻性（如TopHat分布或高斯分布的偏離度）
發散角（光束傳播過程中的擴散角度）
其工作流程可分為三步：
1. 光束預處理：通過光學鏡片調整光束尺寸、準直性、光強。
2. 光斑成像：將光束聚焦或成像到探測器平面。
3. 數據解析：軟件分析光斑圖像，輸出量化參數。

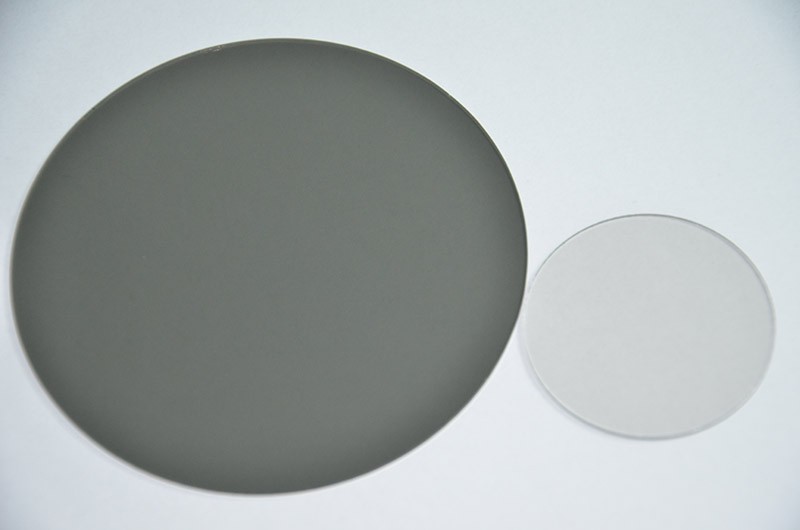

（中性密度濾光片-衰減片）
二、光路原理與關鍵光學鏡片
激光光斑儀的典型光路由多個光學鏡片協同構成，以下以成像式光斑儀為例說明光路設計及鏡片作用：
1. 典型光路結構
激光源 → 衰減片 → 擴束器（透鏡組）→ 分光鏡 → 聚焦透鏡 → CCD相機
↓
功率計（帶保護窗口鏡片）
2. 光學鏡片應用詳解
光學元件 | 作用 | 關鍵光學參數 | 應用波段 | 驗收標準 |
衰減片（ND濾光片） | 降低激光功率，保護探測器 | - 光學密度（OD值，如OD=3表示透射率0.1%） | 紫外-可見-紅外（材料依賴） | ISO 10110（表面質量） |
| 擴束器透鏡組 | 調整光束直徑，匹配探測器尺寸 | - 擴束倍率（如5:1） - 波前畸變（<λ/4） - 鍍膜寬帶增透（AR，反射率<0.5%） | 紫外（熔融石英） 紅外（ZnSe、Ge） | 消色差設計（色差<1μm） 環境穩定性（溫漂<0.01%/℃） |
| 聚焦透鏡 | 將光束聚焦到探測器平面，確保光斑成像清晰 | - 焦距（f=50mm~200mm） - 數值孔徑（NA≥0.2） - 像差校正（球差、彗差） | 可見光（BK7玻璃） 紅外（CaF2） | 面形精度（PV<λ/2） 透過率（>99% @設計波長） |
| 分光鏡 | 分束激光，實現多參數同步測量（如功率+光斑） | - 分光比（如50:50） - 偏振敏感性（s/p偏振分光比<5%） | 寬波段（400-1100nm） | 分光角度誤差（<0.1°） 表面粗糙度（<5? RMS） |
| 準直透鏡 | 將發散激光轉換為平行光，避免光斑測量誤差 | - 準直精度（發散角<0.1mrad） - 有效孔徑（>光束直徑1.5倍） | 高功率（熔融石英） 飛秒激光（低GVD） | 抗損傷閾值（>5J/cm2 @1064nm, 10ns） |
| 衍射光學元件（DOE） | 特殊應用：生成參考光斑或分析波前相位 | - 衍射效率（>90%） - 相位精度（λ/20） | 定制波長（如10.6μm CO2激光） | 環境濕度穩定性（<1%效率變化@RH=80%） |
三、光學鏡片的性能指標與設計考量
1. 光學參數指標
焦距與曲率半徑：決定光束聚焦/準直能力，需與光斑儀尺寸匹配。
透過率與反射率：鍍膜技術（如寬帶增透膜）直接影響系統信噪比。
波前畸變：高階像差（如球差、像散）會(huì )導致光斑測量失真。
損傷閾值：高功率激光需鏡片抗損傷能力（如熔融石英>10GW/cm2）。

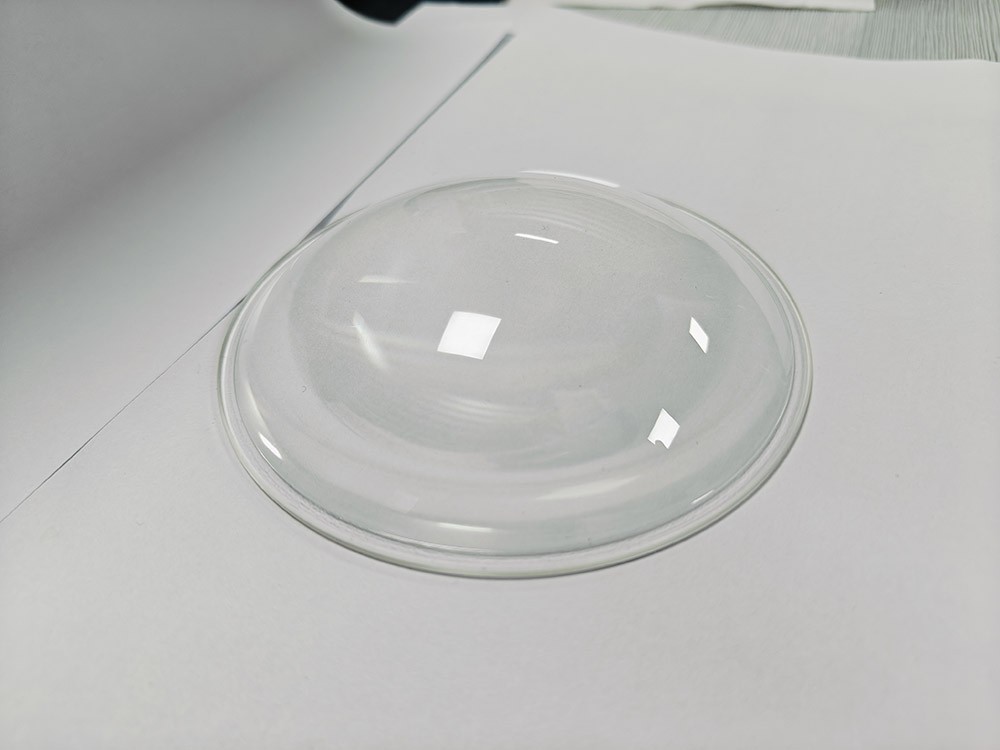

（聚焦透鏡）
2. 材料選擇與波段適配
紫外波段（<400nm）：熔融石英、氟化鈣（CaF2），需低熒光特性。
可見光（400-700nm）：BK7玻璃、合成石英，性?xún)r(jià)比高。
紅外（>700nm）：硅（Si）、鍺（Ge）、硒化鋅（ZnSe），需低吸收率設計。

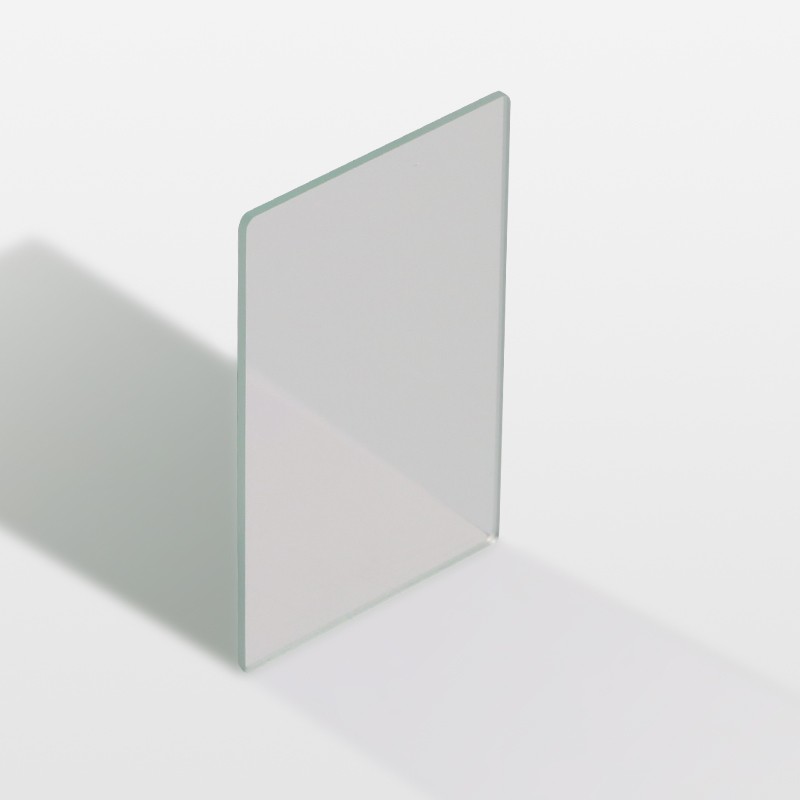

（50:50分光鏡）
3. 驗收標準
表面質量：劃痕麻點等級（如2010符合MIL標準）。
面形精度：干涉儀檢測面形偏差（PV值<λ/4）。
環境測試：高低溫循環（40℃~+85℃）、振動試驗后性能不變。
四、實際應用案例
工業激光切割機校準：使用擴束器+聚焦透鏡調整光束直徑，衰減片保護CCD相機，測量光斑橢圓度（反映切割精度）。
光纖激光器M2因子測試：準直透鏡消除光纖輸出發散角，分光鏡同步監測功率穩定性。
紫外激光微加工：熔融石英透鏡避免紫外吸收導致的熱透鏡效應，確保光斑尺寸測量準確。
激光光斑儀的光學鏡片是其性能的核心保障，從衰減片的安全防護到聚焦透鏡的精密成像，每一步均依賴光學元件的精準設計。未來，隨著超快激光、量子通信等技術的發展，對光學鏡片的寬帶色差校正、抗損傷閾值等指標將提出更高要求。通過優化材料、鍍膜工藝與光路設計，激光光斑儀的測量精度與適用場景將持續擴展。
