在現代民航客機的駕駛艙中，除了傳統的儀表盤，一塊顯示著機頭下方實時畫面的屏幕正變得越來越常見。這背后，是機頭攝像頭系統的功勞。而這套系統的“眼睛”與“靈魂”，正是其前端的光學鏡片。它不僅決定了畫面的清晰度，更直接關系到飛行的安全與效率。本文將對機頭攝像頭光學鏡片的應用進行深入的技術分析。

（圖源網絡(luò )，侵刪）

一、 機頭攝像頭系統的核心使命

在分析光學鏡片之前，必須明確其核心任務，這直接決定了光學組件的設計要求：

增強滑行引導：在狹窄復雜的機場滑行道上，巨大的飛機機頭會(huì )遮擋飛行員的部分視線。攝像頭提供了無遮擋的機頭前下方視野，避免偏離滑行道或與障礙物發生碰撞。

提升進近與著陸情景意識：在夜間、雨天或薄霧條件下，攝像頭可以比人眼更有效地捕捉跑道燈光和輪廓，幫助飛行員確認起落架對齊和跑道情況。

支持先進視覺系統：作為增強視景系統（EVS） 和合成視景系統（SVS） 的傳感器，為系統提供真實的視覺數據，與虛擬數據庫融合，生成更直觀、可靠的引導圖像。

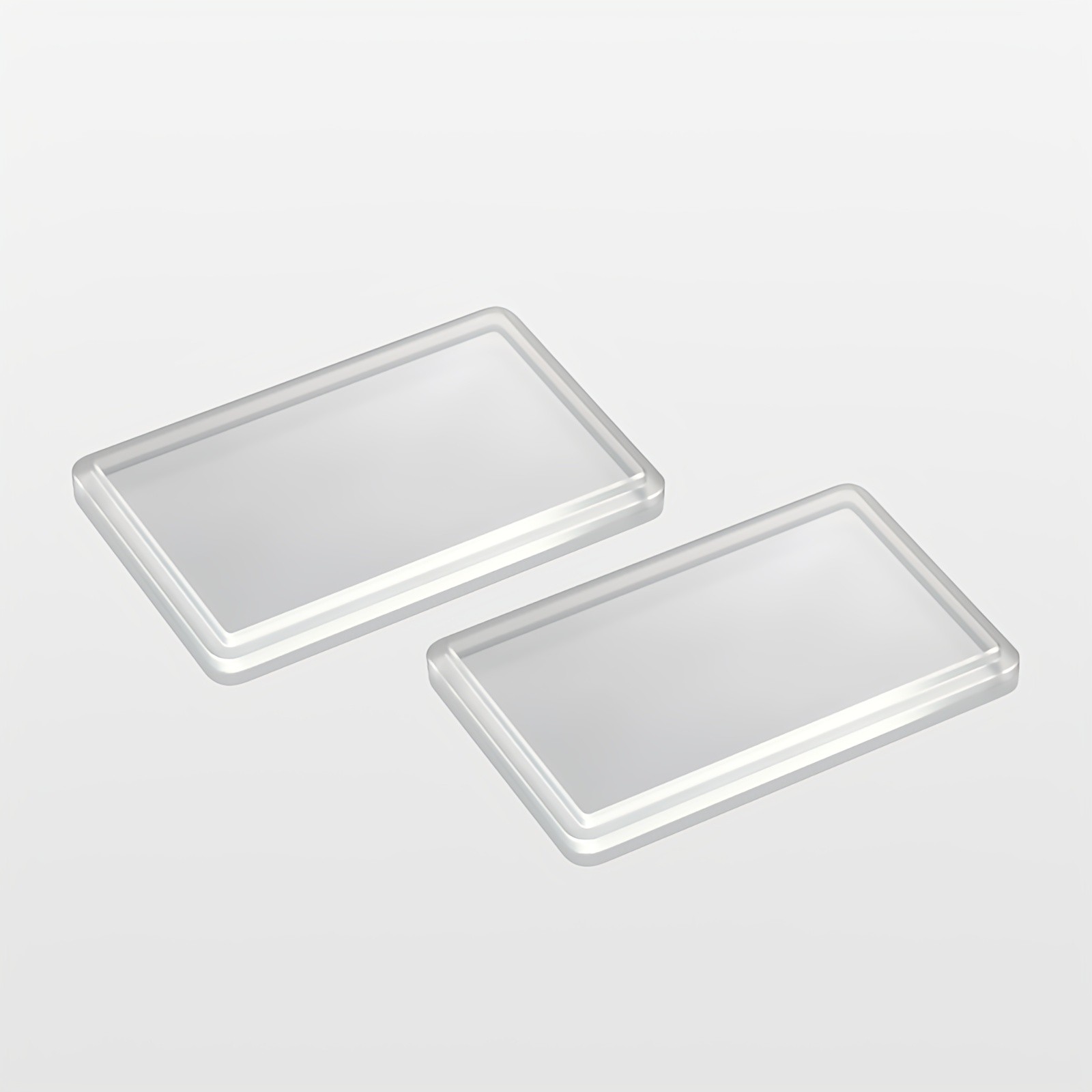

（藍寶石窗口）

二、 光學鏡片的核心應用與技術剖析

機頭攝像頭的光學鏡片并非普通鏡頭，它是為應對極端航空環境而生的精密光學器件。

1. 材料選擇：堅固與透光的完美平衡

藍寶石玻璃：這是高端機頭攝像頭的首選。其莫氏硬度高達9級（鉆石為10級），具有極強的抗刮擦、抗沙石沖擊能力。同時，它在從紫外到中紅外波段均有良好的透光性，確保了成像質量。

化學強化玻璃：作為一種成本效益較高的方案，經過離子交換等工藝強化的玻璃，也具有較高的強度和耐刮性，是許多應用場景的可靠選擇。

石英/熔融石英：對于需要極佳熱穩定性和紫外透過率的特殊應用，石英材料是理想選擇，它能有效減少高溫和紫外線導致的形變與老化。

應用價值：材料的選擇直接決定了鏡頭的耐久性和服役壽命。在萬米高空，鏡頭需要承受-50℃以下的低溫；在起降過程中，則要應對高速雨滴、冰晶、灰塵的持續沖擊。堅固的鏡片是保證攝像頭在整個飛行周期內可靠工作的物理基礎。

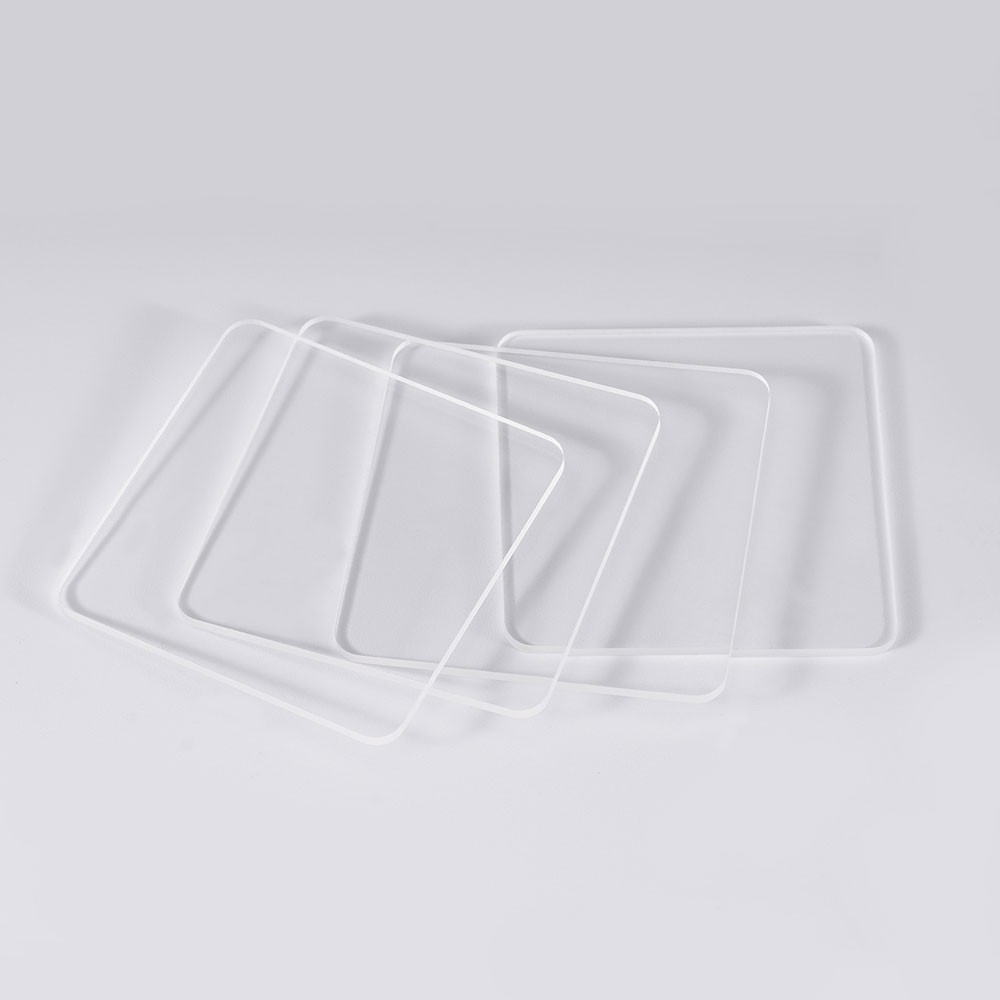

（石英玻璃）

2. 光學設計：征服極端光學畸變

大孔徑設計：為了在夜間和低能見度條件下捕捉足夠的光線，鏡頭通常采用大光圈（小F值）設計。但這帶來了像差（特別是球差和彗差）增加的挑戰，需要通過復雜的鏡組結構進行校正。

廣角與低畸變：為了提供盡可能廣闊的視野，鏡頭需要具備廣角特性。然而，廣角鏡頭極易產生“桶形畸變”，導致畫面邊緣的直線彎曲。這對于需要精確判斷位置的飛行應用是致命的。因此，光學設計必須通過非球面鏡片等技術，將畸變控制在極低的水平（通常<1%）。

定焦與無窮遠對焦：機頭攝像頭的主要觀察目標是從幾米到無窮遠的地面景物。因此，鏡頭通常被設計為小光圈下的超焦距狀態，或固定對焦在無窮遠，確保從滑行到巡航的大部分階段都能獲得清晰圖像。

應用價值：精良的光學設計確保了圖像的保真度和可用性。一個沒有畸變、畫面中心與邊緣同樣銳利的圖像，是飛行員信任并依賴該系統進行決策的前提。

三、 特種膜層：賦能鏡片超越平凡的“超能力”

光學鏡片本身的性能需要通過精密的表面膜層來激發和增強。這些膜層是應對復雜環境和光譜挑戰的關鍵。

1. 光譜管理膜層：定義攝像頭的“視覺”

寬帶增透膜：這是最基礎的膜層。通過在鏡片表面鍍上多層納米級厚度的薄膜，利用光的干涉效應來最大限度地減少反射、增加透光率。對于日夜兩用的攝像頭，此膜層需覆蓋可見光至近紅外波段（約400nm - 900nm），確保在所有光照條件下都有極高的信噪比。

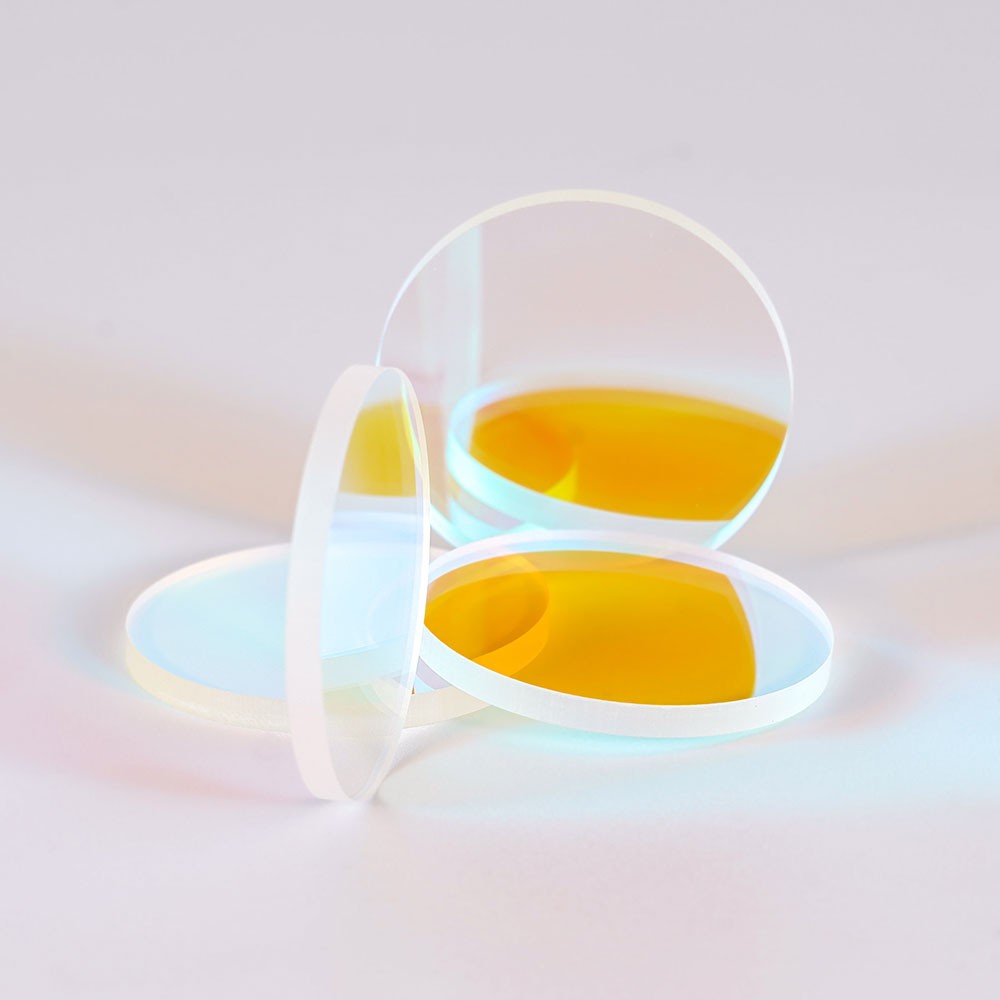

（寬光譜帶通濾光片）

紅外帶通濾光片：在專注于極致夜視性能的系統里，會(huì )采用可切換的濾光片。夜間，它移動到傳感器前，精確地只允許近紅外光（如800nm - 1000nm）通過，并完全阻擋可見光。這避免了夜間機場各種強烈燈光（如跑道燈）導致傳感器過曝，從而允許系統使用更強的近紅外補光燈，獲得無比明亮、對比度極高的夜視圖像。

短波紅外增透膜：對于頂級的增強視景系統（EVS），鏡頭需要應對短波紅外波段（如1μm - 1.7μm）。此波段的光對薄霧、煙塵有更強的穿透力。為此，必須使用專門的膜層（如類金剛石碳膜）來保證該波段的高透過率，實現“穿云透霧”的視覺能力。

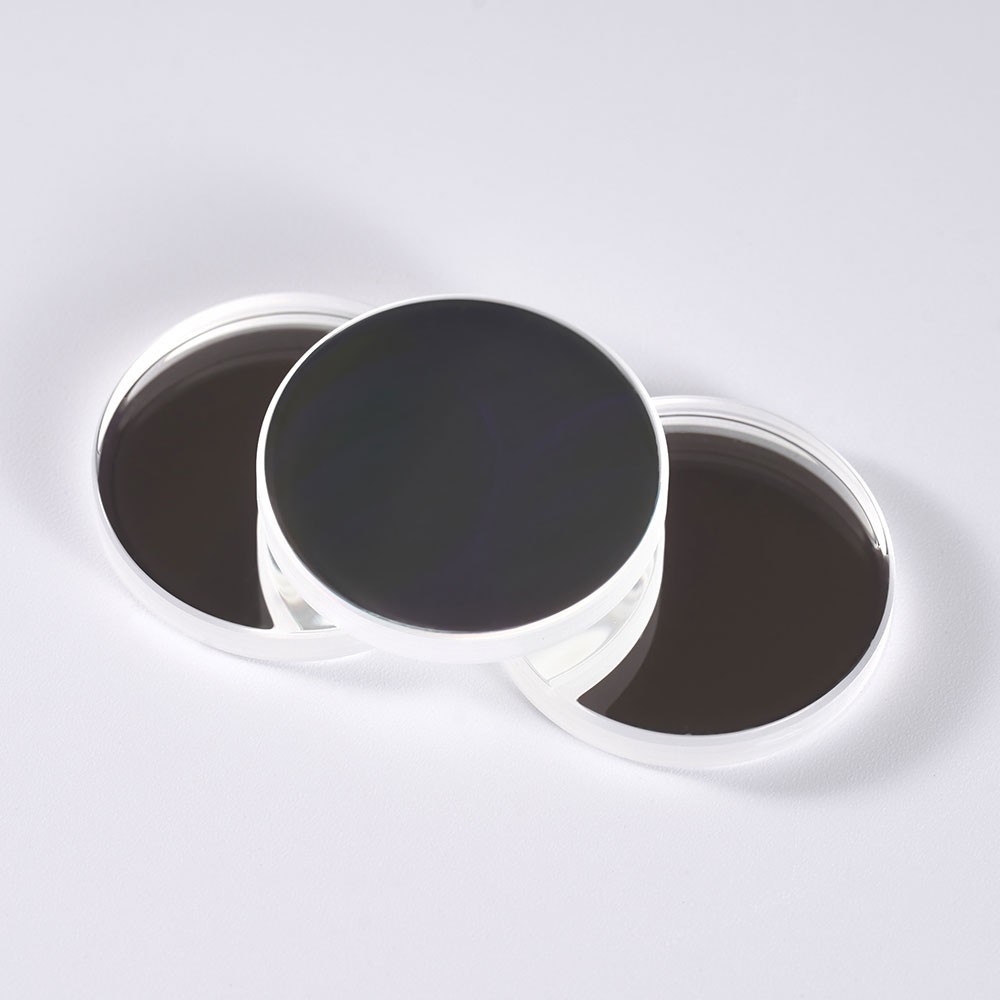

（短波紅外濾光片）

2. 環境防護膜層：確保在任何天氣下都“看得清”

疏水/疏油膜：這是一種“荷葉效應”涂層。它能迫使雨滴在接觸到鏡片表面時凝結成水珠并迅速滾落，從而在降雨條件下保持視野清晰。同時，它能有效防止油污附著，便于清潔。

防霧/防冰功能：部分高端系統會(huì )集成透明的電加熱膜層或利用特殊親水涂層，防止鏡片在穿越云層或寒冷潮濕環境下結霧、結冰，確保視野持續可用。

應用價值：膜層技術直接決定了攝像頭的工作頻譜和環境魯棒性。它讓一顆光學鏡片從“基礎”走向“專業”，從“白天可用”升級為“全天候、全時段”的可靠傳感器。

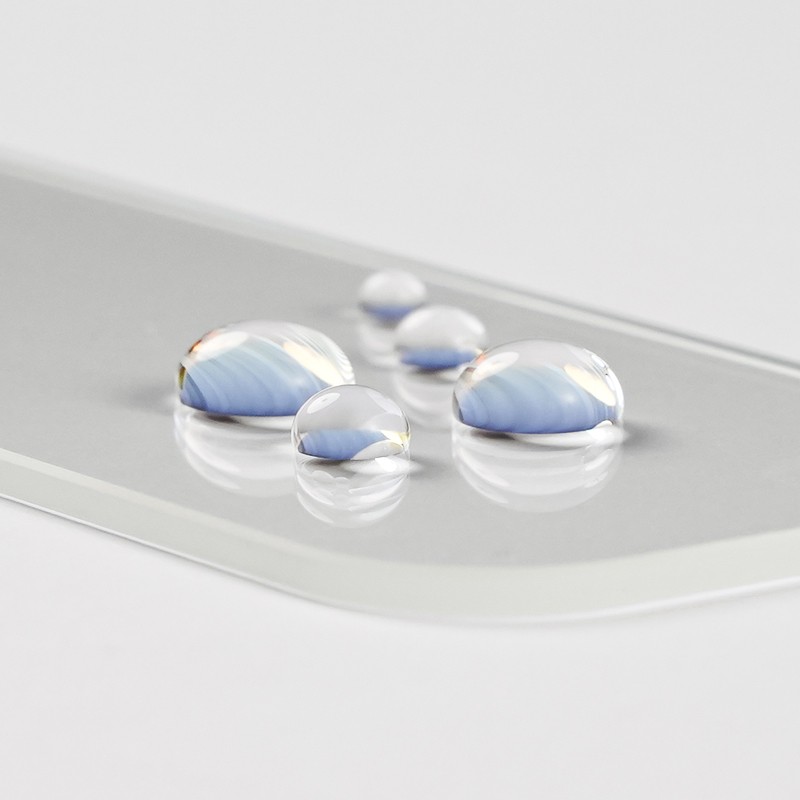

（防水窗口鍍膜）

四、 面臨的挑戰與未來發展趨勢

極端環境耐受性：鏡頭與膜層必須作為一個整體，經受住劇烈的溫度循環、強烈的紫外線輻射、高壓水槍沖洗等嚴苛考驗。

多光譜融合與智能化：未來的鏡頭不再是單一的“眼睛”，而是“復眼”。將可見光、紅外、甚至激光測距等功能共孔徑集成 是前沿方向。這要求光學設計和膜層技術能在一個緊湊的系統內協同管理多個波段。同時，光學系統提供的高質量原始圖像，將成為機載AI圖像識別算法的“食糧”，用于實時識別跑道狀況和潛在危險。

成本與可靠性的平衡：隨著功能的增加，如何在航空級可靠性的嚴苛要求下，控制這些尖端光學系統的成本，是工程上的持續挑戰。

民航飛機機頭攝像頭的光學鏡片，是一個集材料科學、精密光學、表面物理和航空工程于一體的高科技產品。從奠定基礎的特種光學材料，到?jīng)Q定性能的復雜光學設計，再到賦能極限的光譜與環境管理膜層，每一個環節都凝聚著深厚的技術積累。它的發展，不僅體現了光學技術的進步，更代表了現代航空業對“情景意識”和“飛行安全”永無止境的追求。這枚小小的“天空之眼”，正透過風雨，為每一次起落保駕護航，成為連接飛行員與真實世界的一道清晰、可靠的光學橋梁。
