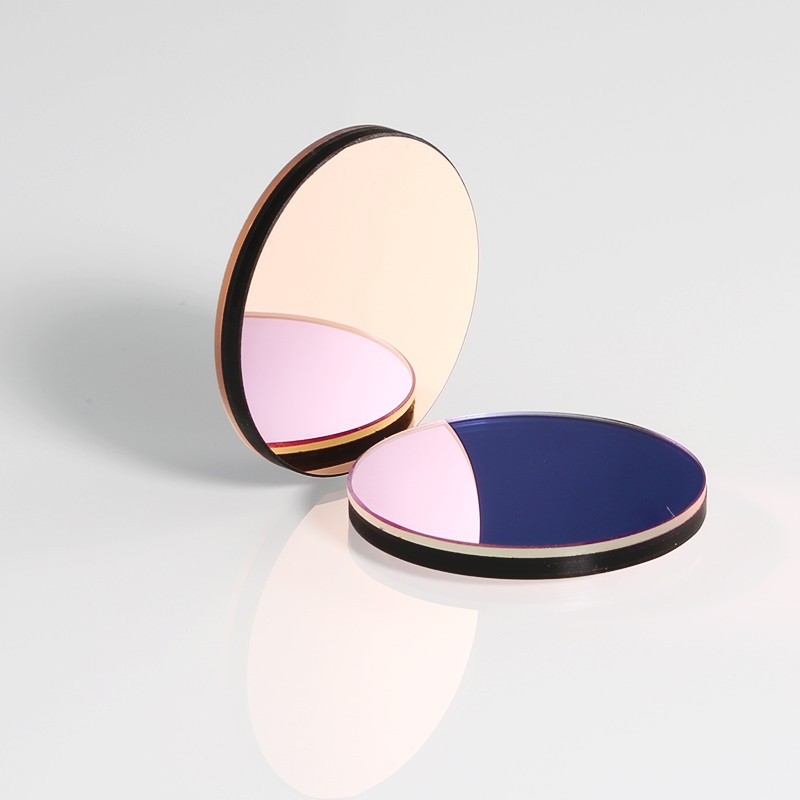

想象一下，你通過一片紅色濾光片觀察世界，當你傾斜鏡片時，世界并沒有如預期那樣變得更加橙黃，而依然保持著純粹的紅色——這正是寬角度穩定濾光片帶給光學領域的革新。這些突破常規的濾光片能在一定角度度甚至更廣的入射角范圍內保持光譜穩定，而這項技術正逐漸走向高端成像和精密測量的核心。

一、角度挑戰：傳統濾光片的物理局限

在光學世界中，濾光片一直扮演著“光的精密篩子”角色，篩選出特定波長的光線。然而，傳統多層介質干涉濾光片面臨一個根本性的物理挑戰：角度敏感性。

 當光線垂直射向濾光片時，各膜層間的光程差精確匹配設計波長，形成理想的濾波效果。但一旦光線傾斜入射，情況便發生戲劇性變化。光在膜層中的有效光程會(huì )隨著入射角的增大而顯著縮短，導致濾光片的中心波長向短波方向移動，這種現象被稱為“藍移”。對于傳統的四分之一波長膜堆設計，即便是15度的微小傾斜，也可能引起數納米的波長偏移。

 更復雜的是，當入射角度增大時，光線會(huì )分解為兩個偏振分量：S偏振光和P偏振光。這兩個分量在斜入射時經歷不同的相位變化，導致單一透射峰分裂成兩個，嚴重破壞了濾光片的性能。

這些物理限制使得傳統濾光片在需要大視場或復雜光路的應用中顯得力不從心，也正是這些限制催生了新一代寬角度穩定濾光片的誕生。

二、復雜膜系：精密設計的光學工程

實現寬角度穩定性的核心技術之一，是采用高度復雜的非周期性膜系設計。與傳統的簡單周期性膜堆不同，這些先進設計通過精密計算每一層膜的厚度和折射率，構建出一個能夠多角度補償光程變化的光學系統。這種設計哲學的核心在于預判光線在不同角度下的行為，并提前在膜系結構中予以補償。設計師們利用漸變折射率膜層和特殊界面結構，創(chuàng )造出對角度變化不敏感的響應特性。

在實踐中，這種復雜膜系往往包含200-300層不同材質和厚度的薄膜，每層的厚度被精確控制在納米級別。這些層共同工作，像一支訓練有素的交響樂(lè )團，即使“聽眾”（入射光）從不同位置聆聽，也能呈現出和諧一致的“音樂(lè )”（光譜響應）。

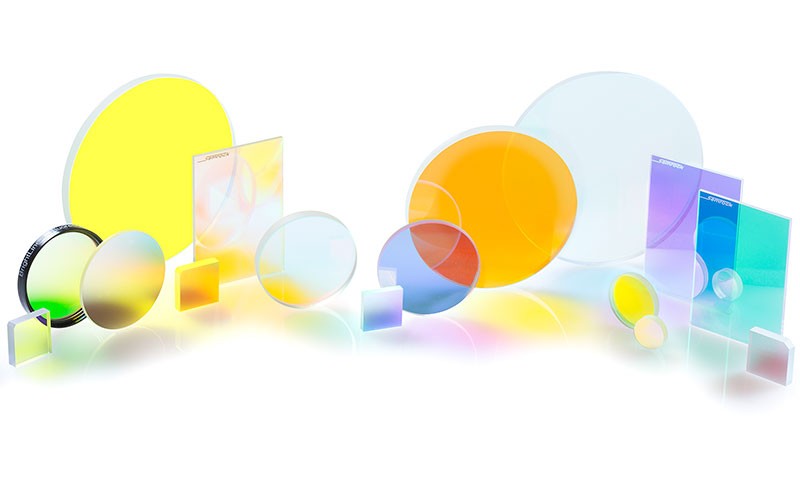

Semrock公司（現為IDEX旗下品牌）的VersaChrome?可調式帶通濾光片正是這一技術的杰出代表。通過精密的膜系設計，它實現了0°至60° 入射角范圍內的高性能穩定，透射率保持在極高水平的同時，帶外抑制能力也不受角度影響。

（VersaChrome可調諧帶通濾光片-圖源Semrock，僅供學習，侵刪）

三、鍍膜工藝：離子束濺射的精密制造

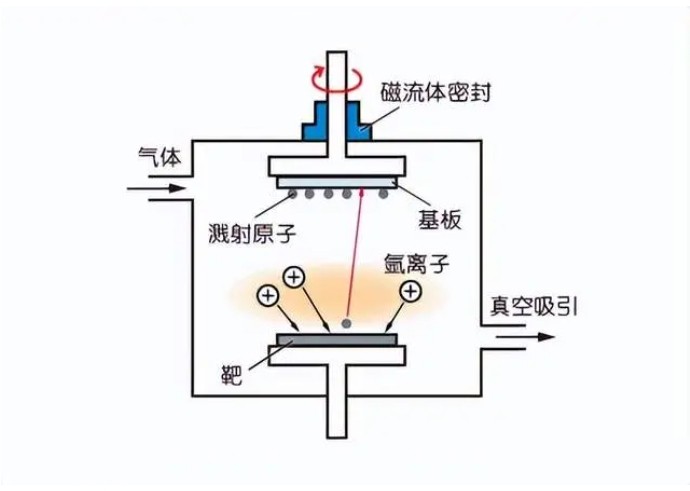

再精妙的設計也需要同樣精密的制造工藝來實現。在寬角度穩定濾光片的生產中，離子束濺射(IBS) 技術扮演著關鍵角色。這種先進的鍍膜工藝能夠制備出致密均勻、應力可控的“硬膜”，是實現復雜膜系設計的基礎。與傳統的電子束蒸發工藝相比，離子束濺射具有更低的沉積溫度和更高的能量，使得薄膜分子在基底表面具有更強的遷移能力，形成致密無孔的膜層結構。這種致密性對于維持復雜膜系的角度穩定性至關重要。

在離子束濺射過程中，高能離子轟擊靶材，將靶材原子“濺射”出來，這些原子以高動能到達基底表面，形成結合力強、應力低的薄膜。工藝參數如離子能量、束流密度和沉積速率都被精確控制，以確保每一層膜的光學常數與設計值嚴格一致。這種工藝的另一個優勢是卓越的重復性和均勻性，能夠在整個基板表面和大批量生產中保持性能一致，這對于商業化應用至關重要。

四、特殊結構：金屬-介質-金屬的前沿探索

除了復雜膜系設計，科研人員還在探索基于特殊微納結構的寬角度濾光片，其中金屬-介質-金屬結構是最具前景的方向之一。這種結構由兩層金屬膜夾著一層介質膜構成，利用表面等離子體共振等原理實現濾波功能。與傳統全介質濾光片不同，MIM結構的角度敏感性源于不同的物理機制。研究表明，通過精心設計金屬層的材料和厚度，以及介質層的折射率和厚度，可以在±40°的入射角范圍內實現幾乎不變的反射或透射特性。

這類結構的光學響應主要取決于局域表面等離子體共振和法布里-珀羅腔模式的耦合，這些模式的角度依賴性比傳統的干涉效應要弱得多。盡管目前MIM結構濾光片在商業應用上尚未普及，但實驗室研究已展示了其在大角度穩定性方面的巨大潛力。尤其值得注意的是，某些MIM結構能夠實現偏振不敏感的寬角度響應，這解決了傳統濾光片在大角度下偏振分裂的難題，為下一代光學系統開辟了新路徑。

五、應用場景：從顯微成像到消費電子

寬角度穩定濾光片的技術價值最終體現在其廣泛的應用領域中，解決了傳統濾光片難以克服的實際問題。

在大視場顯微成像和熒光檢測領域，傳統濾光片會(huì )導致視野邊緣的信號與中心區域存在光譜差異，影響定量分析的準確性。寬角度穩定濾光片確保了整個視場內光譜響應的一致性，使科研人員能夠獲得更可靠、可重復的實驗數據。多光譜和高光譜成像系統受益尤為顯著。這些系統通常需要同一濾光片在不同角度下工作，傳統濾光片的藍移效應會(huì )導致波段錯位和光譜混合。寬角度穩定濾光片則能保持各波段在不同角度下的純凈分離，大幅提高成像質量和數據準確性。

在消費電子領域，特別是高端智能手機和AR/VR設備的攝像頭模組中，光線以各種角度射入傳感器。寬角度穩定濾光片能夠確保不同視角下顏色還原的一致性，提升圖像和視頻質量，為用戶提供更真實的視覺體驗。

當光線以45度角射入那片看似普通的鏡片，穿過數百層精密設計的薄膜，每一層都在進行著微妙的光程補償，最終呈現出的光譜與垂直入射時幾乎無異。復雜膜系與離子束濺射的完美結合，成就了這種“無視角度”的光學性能。顯微鏡下的細胞熒光不再因位置不同而變色，手機攝像頭捕捉的夕陽在每個像素上都呈現一致的金黃。
