光學相干斷層掃描儀是現代眼科實現無創、高分辨率斷層成像的核心設備。其卓越性能的物理基礎，是一個由多種精密光學鏡片協同構成的光譜操控與成像系統。本文將系統分析OCT中各核心光學鏡片——包括分光鏡、光柵、透鏡及各類濾光片——的功能原理、技術類型與關鍵參數，揭示其如何共同將低相干干涉原理轉化為臨床可視化圖像。

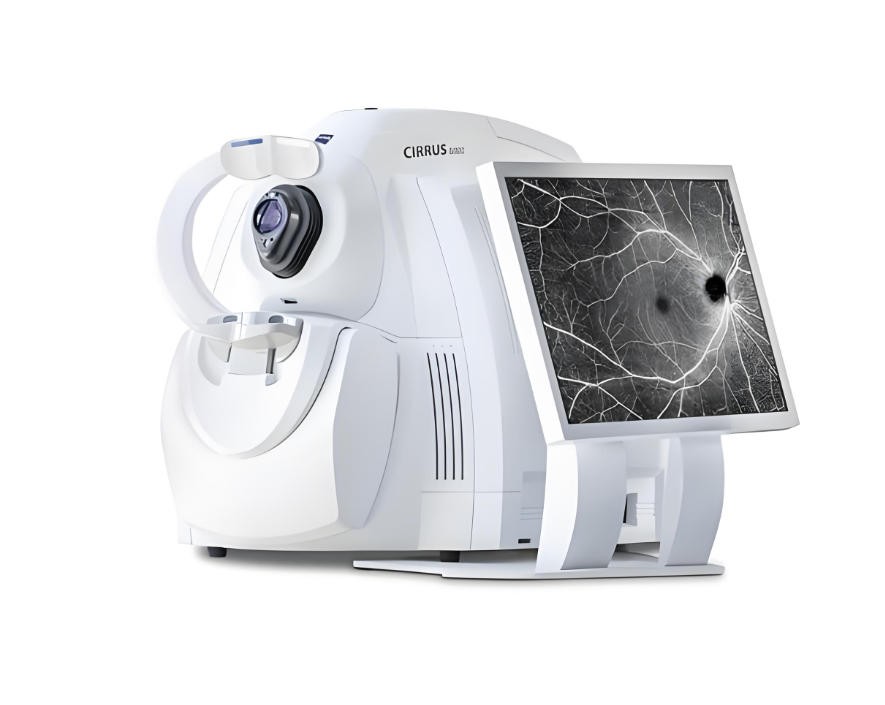

（圖源網絡-侵刪）

1. OCT概述：光譜解碼的精密光學系統

光學相干斷層掃描儀是一種基于低相干干涉測量的生物醫學成像設備。在眼科，它實現了對視網膜、角膜等組織的微米級分辨率“光學活檢”。

核心作用：

精準診斷：量化視網膜神經纖維層厚度、黃斑容積等，為青光眼、黃斑病變等提供關鍵診斷依據。

實時手術導航（術中OCT）：在手術顯微鏡下同步顯示組織斷層結構，指導手術決策，提高成功率。

技術本質：OCT并非簡單的“拍照”，而是通過測量從組織不同深度反射回來的光波的時間延遲（光程差） 來構建圖像。這一過程依賴于一套精密的光學系統對寬帶光源發出的光進行分解、引導、重組和光譜分析。

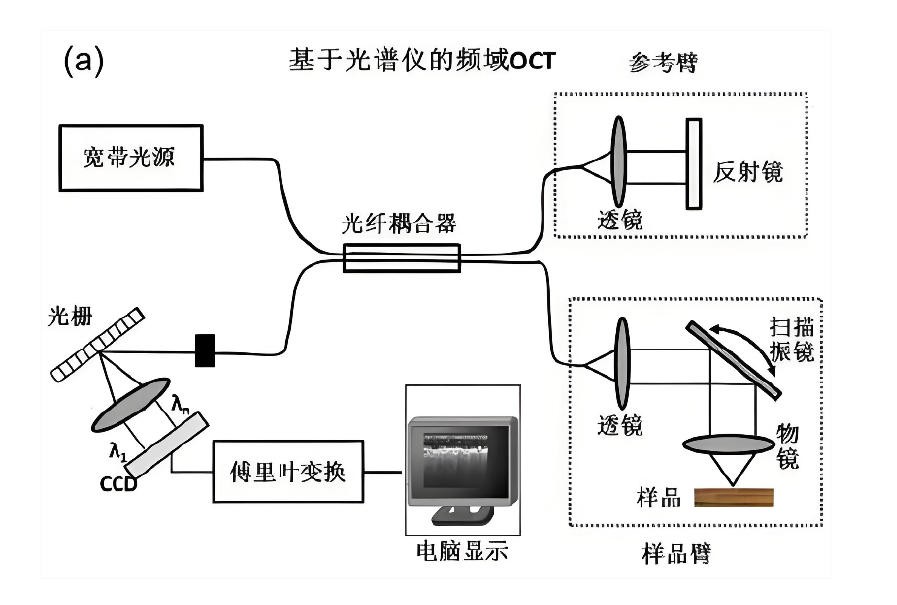

（OCT的基本工作原理圖）

2. OCT光路架構與鏡片的角色定位

OCT標準系統采用邁克爾遜干涉儀架構。每一類光學鏡片都在光路的特定節點承擔著不可替代的使命。

基本工作流程與鏡片分布：

光源：發射近紅外寬帶光（如840nm、1050nm波段）。光源的譜寬直接決定系統的軸向分辨率。

分光與引導：光首先進入分光鏡，被精確分為參考臂和樣本臂兩路。兩路光分別經過由透鏡組構成的光學系統進行準直、聚焦和掃描。

干涉與信號生成：兩路光返回并在分光鏡重新匯合，發生干涉。干涉信號攜帶了樣本的深度信息。

光譜分解與探測（以主流頻域OCT為例）：干涉光被送入光譜儀，依次通過準直透鏡、衍射光柵、聚焦透鏡，在空間上色散成光譜，最終被線陣探測器接收并數字化。

光譜重建：計算機對采集的光譜信號進行傅里葉變換，重建出組織的深度反射率曲線（A-Scan），進而合成二維/三維圖像。

在此過程中，各種鏡片共同構成了OCT的“光學計算引擎”。

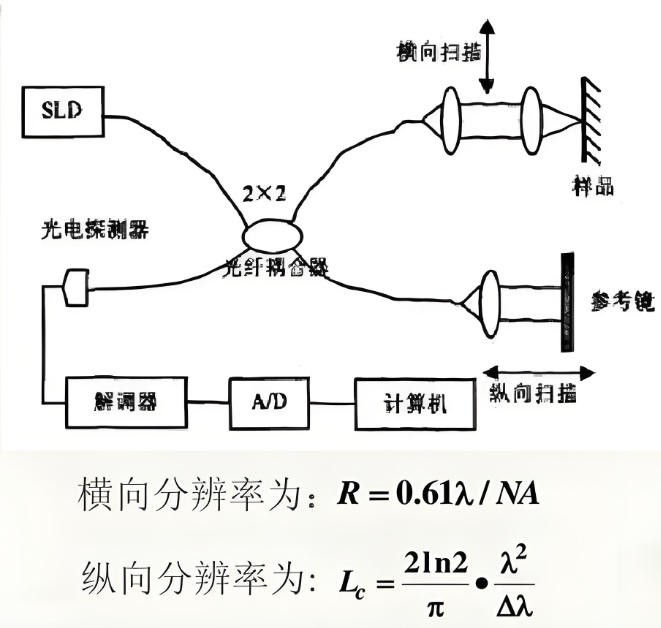

（光學相干斷層掃描）

3. 核心光學鏡片類型與功能詳析

3.1 分光與合光核心：分光鏡

這是決定光能分配和干涉效率的基礎鏡片。

類型與原理：

寬帶光纖耦合器（用于光纖干涉儀）：通過熔融拉錐技術，實現特定分光比（常為50/50）的寬帶分光。其性能依賴于光纖波導的精密控制。

寬帶立方體分光棱鏡（用于自由空間光路）：在棱鏡界面鍍有精密介質膜，利用光的干涉原理實現特定的反射/透射比。

關鍵參數：

分光比（如50/50）：決定參考臂與樣本臂的光功率分配，影響信噪比。

工作波長范圍與帶寬：必須覆蓋并匹配光源的整個光譜。

插入損耗：總的光功率損失，需最小化。

偏振依賴性：低偏振依賴性是系統穩定的重要保證。

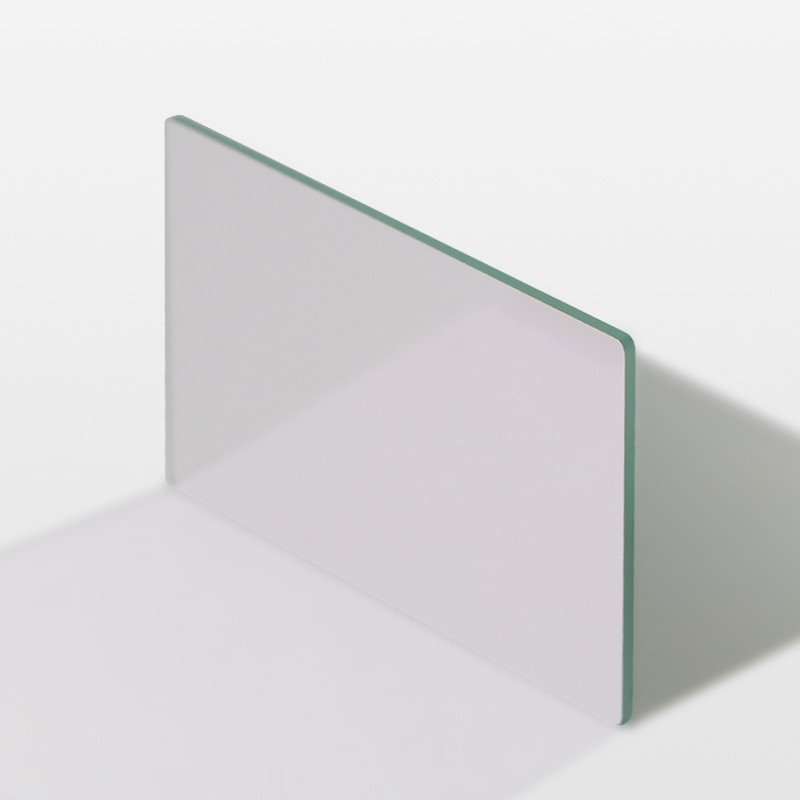

（55分光片）

3.2 光譜儀核心鏡片組（頻域OCT）

這是將干涉信號轉換為光譜信息的“解碼器”。

衍射光柵：

功能：核心色散元件。利用衍射原理，將不同波長的光以不同角度空間分離，實現光譜展開。

關鍵參數：

線密度：?jiǎn)挝婚L(zhǎng)度內的刻線數（如1200線/毫米），決定色散能力。

閃耀波長與效率：光柵將能量集中到特定衍射方向的波長，效率需在光源波段內保持高位平坦。

光譜儀透鏡組：

準直透鏡：將來自光纖的散射光準直為平行光，入射到光柵。

聚焦透鏡：將經光柵色散后的不同波長光，精確、線性地聚焦到線陣探測器的不同像元上。其消色差性能至關重要，否則會導致光譜非線性，進而降低圖像分辨率。

帶通濾光片：

功能：位于光譜儀入口，作為一個嚴格的光譜“看門人”。它只允許光源波段（如840±50nm）的光通過，高效阻擋手術室環境光、顯微鏡照明光等帶外干擾光，是保證信號純凈度和系統靈敏度的關鍵。

關鍵參數：中心波長、帶寬、帶外抑制（高光學密度OD值）、通帶透過率。

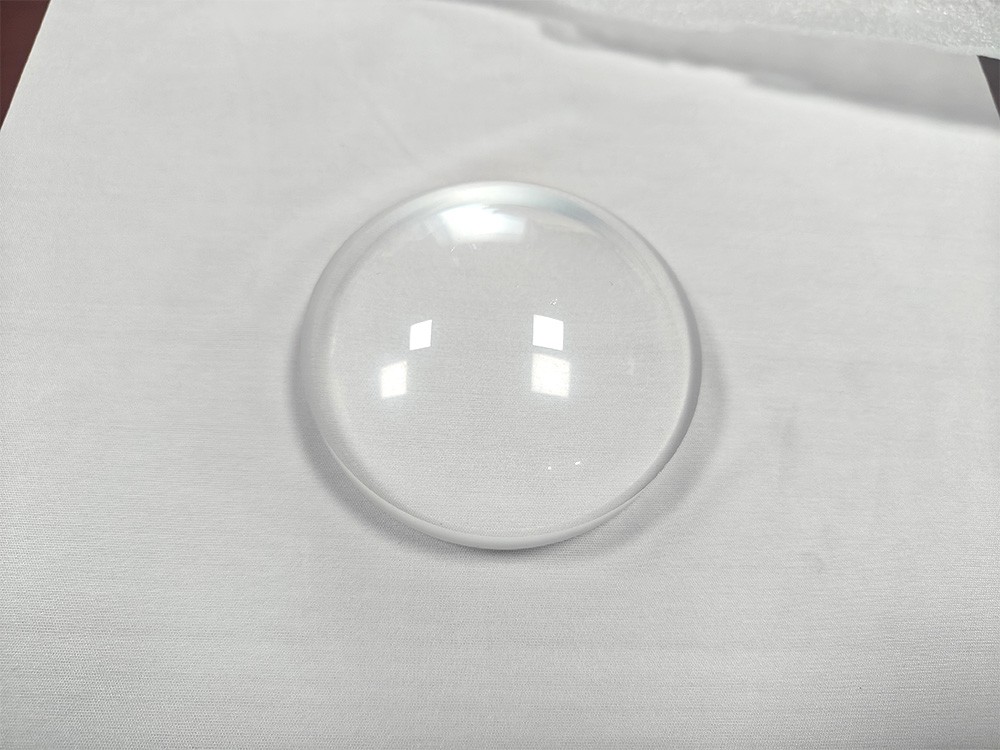

（平凸透鏡）

3.3 光路引導與優化鏡片

參考臂與樣本臂透鏡組：

功能：包括準直鏡、掃描振鏡（樣本臂）、聚焦物鏡等。它們確保光束質量，實現光點在組織上的精確掃描。鏡片在近紅外波段的透射率、像差校正（尤其是球差和色差） 直接影響聚焦光斑大小和信號強度。

可調中性密度濾光片：

功能：通常置于參考臂，用于微調參考光的光強，使其與樣本臂的平均背向散射光強相匹配，從而最大化干涉信號的調制深度，優化整體系統性能。

安全與隔離濾光片：

功能：確保最終進入人眼的光功率絕對安全，并防止其他系統（如手術激光）的光反向進入OCT造成損壞或干擾。

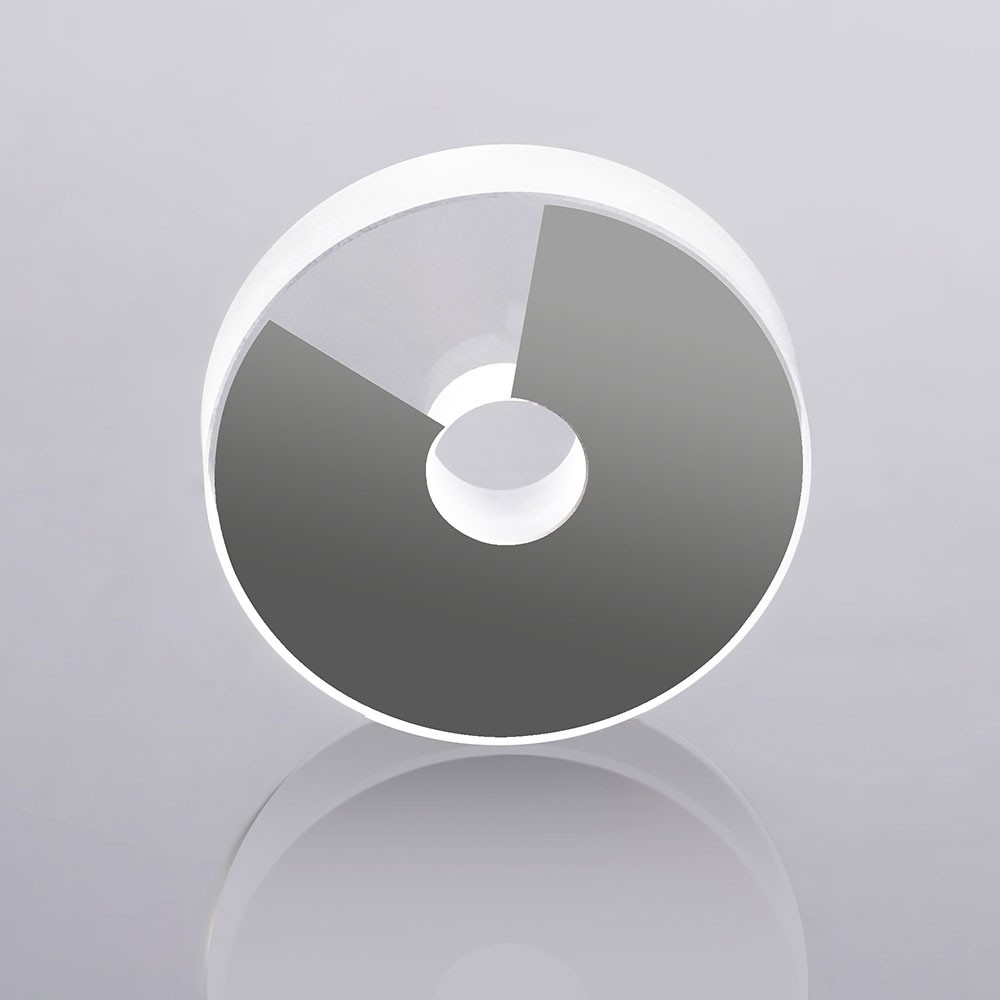

（環形漸變中性密度濾光片）

4. 鏡片系統參數聯動與設計挑戰

OCT的光學鏡片設計是一個多維度的優化問題，參數間存在緊密耦合：

分辨率-帶寬-效率三角關系：

軸向分辨率要求光源和鏡片（特別是帶通濾光片）支持更寬的光譜帶寬。

但更寬的帶寬對分光鏡的平坦度、光柵的均勻效率、透鏡的消色差提出了更嚴苛的要求，任何短板都會導致信號衰減或畸變，降低整體系統效率（靈敏度）。

光譜線性與成像深度：

光譜儀中聚焦透鏡的色差和光柵的線性度共同決定了波長到探測器像元映射的線性度。非線性映射會在傅里葉變換后引入圖像畸變和信噪比隨深度衰減加快的問題，限制有效成像深度。

穩定性與抗干擾：

帶通濾光片的高帶外抑制（OD>4-6） 是系統在明亮手術室環境中穩定工作的前提。

所有鏡片（尤其是鍍膜）的溫度穩定性和機械穩定性，是OCT設備（特別是術中OCT）長期可靠運行的基礎。

設計挑戰在于如何在上述相互制約的因素中，為特定的臨床需求（如高分辨率黃斑成像 vs. 深穿透鞏膜成像）找到最優的鏡片組合與參數平衡。

結論

光學相干斷層掃描儀的性能巔峰，是其內部光學鏡片系統精密協作的結果。從負責能量分配與干涉的分光鏡，到執行光譜解碼的光柵與透鏡組，再到確保信號純凈與系統安全的各類濾光片，每一種鏡片都如同一個精密的齒輪，共同驅動著“光學活檢”這臺復雜機器的運轉。

未來，隨著掃源OCT（需要高速可調諧濾波）、偏振敏感OCT（需要保偏鏡片）、更高速度的譜域OCT（需要更大帶寬鏡片） 等技術的發展，對光學鏡片系統的要求將邁向更高維度——更寬的帶寬、更快的調諧、更復雜的功能集成。光學鏡片技術的持續進步，將是推動OCT突破現有成像極限、開啟更廣闊臨床視野的根本動力。
